Se pesquisar por Servidor 1U vs 2U vs 4U Nas comparações, a maioria das explicações começa pela altura física.
Isso é útil.
Além disso, está longe de ser suficiente.
Para um comprador OEM, um integrador de sistemas, um construtor de infraestruturas de IA, um fornecedor de armazenamento, uma empresa de computadores industriais ou uma equipa de TI empresarial, a altura do servidor é, na verdade, um indicador de uma decisão de engenharia muito mais abrangente. Alterar a altura pode implicar também alterações na arquitetura das ventoinhas, no dissipador da CPU, na orientação da GPU, nos risers PCIe, no formato da fonte de alimentação, no número de unidades de armazenamento, nas opções da placa-mãe, no encaminhamento dos cabos, na acústica e nos procedimentos de manutenção.
É por isso que a escolha entre 1U, 2U e 4U deve ser feita depois de a arquitetura começar a tomar forma — e não antes.
Uma unidade de rack, normalmente escrita como U ou RU, mede o espaço vertical no rack.
De acordo com Orientações da Vertiv para o dimensionamento de racks de servidores, uma unidade de rack equivale a 1,75 polegadas, ou 44,45 mm, e 42U é uma das alturas de rack mais comuns utilizadas nos centros de dados.
Isso dá-nos as dimensões básicas:
| Fator de forma | Altura nominal | Unidades teóricas num rack de 42U | Prioridade típica de conceção |
|---|---|---|---|
| 1U | 1,75 polegadas / 44,45 mm | 42 | Densidade máxima do rack |
| 2U | 3,5 polegadas / 88,9 mm | 21 | Equilíbrio entre densidade e expansão |
| 4U | 7 polegadas / 177,8 mm | 10, faltando 2U | Máxima flexibilidade dos componentes |
Essas contagens teóricas de prateleiras são apenas uma questão de geometria.
Um rack verdadeiro também precisa de espaço para comutadores, organização de cabos, painéis de ligação, armazenamento, PDUs, equipamento UPS, painéis cegos ou outra infraestrutura. A Vertiv defende o mesmo quando aborda a capacidade prática de 42U.
Esta distinção é importante porque os compradores confundem frequentemente densidade do rack com densidade de computação útil.
Nem sempre são a mesma coisa.
Se ainda estiveres a definir as tuas bases Tamanho do servidor em unidades de rack requisitos, comece por definir a disposição completa do equipamento, em vez de se limitar a dividir 42U pela altura do chassis.
O fascínio do formato 1U é evidente.
É possível instalar muitos nós num rack.
No caso de infraestruturas na nuvem, servidores web, equipamentos de telecomunicações, firewalls, computação na periferia, nós de CPU padronizados e outras implementações repetíveis, essa densidade pode revelar-se extremamente valiosa.
Os sistemas 1U modernos também não são, de forma alguma, máquinas de baixo desempenho. A atual linha da Dell Documentação do PowerEdge R670 descreve um servidor de 1U que suporta dois processadores Intel Xeon 6, 32 ranhuras DIMM, várias configurações de armazenamento e configurações com até 20 unidades EDSFF E3.S NVMe.
Portanto, o desempenho não é o problema.
A geometria é.
A Chassis de servidor 1U dá aos engenheiros apenas cerca de 44,45 mm de altura nominal do rack para trabalharem. Na gama atual de produtos da iSTONECASE, os exemplos publicados de 1U utilizam ventoinhas de 40 mm e disposições especializadas da fonte de alimentação, e algumas configurações recorrem a risers PCIe para placas de expansão de altura total.
Isso obriga a fazer concessões.
Um componente pode ser compatível do ponto de vista elétrico e, mesmo assim, apresentar falhas mecânicas.
Uma GPU pode ser compatível com a interface PCIe da placa-mãe, mas ser demasiado alta, demasiado espessa, demasiado comprida ou impossível de alimentar depois de instalado o seu conector auxiliar.
Uma CPU pode encaixar no soquete, mas pode exigir um dissipador de calor que não consiga funcionar dentro do espaço vertical disponível.
Uma placa-mãe pode, tecnicamente, caber, mas os seus conectores podem interferir com um riser, uma parede de ventoinhas, uma gaiola de unidades ou a curvatura de um cabo.
Depois, há o calor.
As ventoinhas pequenas podem gerar uma pressão estática considerável, razão pela qual os servidores 1U conseguem arrefecer componentes surpreendentemente potentes. No entanto, as ventoinhas de alta velocidade e diâmetro reduzido também implicam que o sistema térmico tenha menos margem para substituições casuais de componentes. Se alterar o dissipador de calor, a GPU, a configuração das unidades, a cobertura de ventilação ou o traçado dos cabos, poderá alterar todo o percurso do fluxo de ar.
Numa implementação padronizada, isso é fácil de gerir.
Numa configuração personalizada em constante mudança, a situação pode tornar-se rapidamente complicada.
Recentemente, estava a dar uma vista de olhos em discussões sobre servidores e laboratórios domésticos e deparei-me com um problema que ilustra quase na perfeição a armadilha do 1U.
Um fabricante pretendia instalar GPUs de duas ranhuras já existentes em servidores de 1U e rapidamente percebeu que o próprio formato do chassis se tinha tornado um obstáculo. A discussão que se seguiu centrou-se imediatamente nos risers, nas placas de perfil baixo em comparação com as de altura total, na refrigeração e na questão de saber se a mudança para 2U seria a solução mais realista. Uma discussão semelhante no r/homelab mostra exatamente com que rapidez uma atualização da GPU, aparentemente simples, se transforma num problema de arquitetura do chassis.
Já vi variações deste erro tantas vezes que é fácil reconhecer o padrão.
O comprador escolhe primeiro a caixa.
E então chega a GPU.
Então, alguém percebe que a placa entra em contacto com algo, precisa de um suporte diferente, não recebe ventilação suficiente, tem um conector de alimentação pouco prático ou, simplesmente, ocupa mais espaço físico do que o permitido pelo projeto original.
Nessa altura, substituir o chassis é apenas o começo.
Também poderá ter de alterar os risers, os suportes das ventoinhas, a distribuição de energia, o cabeamento, os trilhos, as caixas de unidades, os pressupostos térmicos, a embalagem e a lista de materiais (BOM) aprovada.
É por isso que encaro o tamanho «U» como uma decisão de arquitetura do sistema.
Não é uma decisão leviana.
Escolha 1U quando a maioria destas afirmações for verdadeira:
No caso de um equipamento de função fixa que será comercializado em centenas ou milhares de unidades idênticas, o formato 1U pode ser uma excelente opção.
Para um protótipo cuja lista de componentes de hardware muda de três em três semanas?
Tem cuidado.
O 2U não é nada glamoroso.
É, em parte, por isso que funciona.
Perde-se metade da densidade teórica de rack de 1U, mas ganha-se consideravelmente mais liberdade no que diz respeito às ventoinhas, unidades de disco, placas de expansão, fontes de alimentação e encaminhamento interno.
A atual oferta da Dell Documentação do PowerEdge R770 descreve uma plataforma de 2U que suporta dois processadores Intel Xeon 6, 32 ranhuras DIMM e configurações que chegam a 40 unidades EDSFF E3.S NVMe, com opções adicionais de unidades na parte traseira, dependendo da configuração.
Esse exemplo mostra por que razão o formato 2U é tão comum na infraestrutura empresarial: permite manter uma elevada densidade de computação, ao mesmo tempo que dá mais margem de manobra ao projeto mecânico.
No site atual da iSTONECASE Chassis de servidor 2U Nesta gama, as configurações publicadas incluem plataformas com 8, 12 ou até 25 posições de unidades frontais, dependendo do modelo, bem como configurações que utilizam ventoinhas de 80 mm, opções de fontes de alimentação redundantes e vários esquemas de expansão PCIe.
Trata-se de um envelope de engenharia muito diferente do de 1U.
Imagine que o primeiro protótipo utiliza:
Fácil.
Seis meses depois, o cliente pretende:
É aqui que o volume extra do chassis começa a dar frutos.
A 2U não garante a compatibilidade. É necessário verificar a altura da placa, a orientação do riser, a altura do dissipador, a geometria da fonte de alimentação, os backplanes das unidades e o fluxo de ar. No entanto, em geral, existem mais formas de resolver um problema sem ter de alterar a arquitetura do gabinete.
Isso torna o 2U especialmente atraente quando as especificações ainda estão em evolução.
O formato 2U é frequentemente uma excelente opção para:
Se um comprador me perguntar Como escolher um servidor para montagem em rack, o formato 2U é frequentemente o primeiro que analiso quando não existe nenhuma restrição determinante que obrigue a um design mais pequeno ou mais grande.
Não é porque a 2U ganha sempre.
Porque mantém mais opções em aberto.
Quatro unidades de rack parece uma quantidade enorme se o seu único indicador-chave de desempenho (KPI) for o número de servidores por rack.
Depois, começa-se a instalar as GPUs.
Ou 24 unidades.
Ou várias placas PCIe de altura total.
Ou formatos de placa-mãe de grandes dimensões.
Ou equipamento de ventilação de alta potência.
De repente, o 4U parece muito menos dispendioso.

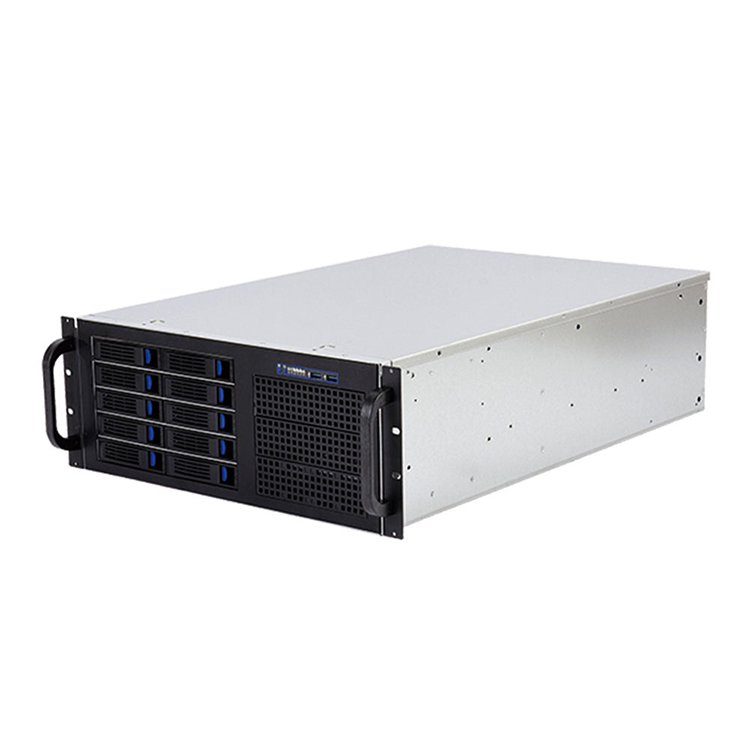

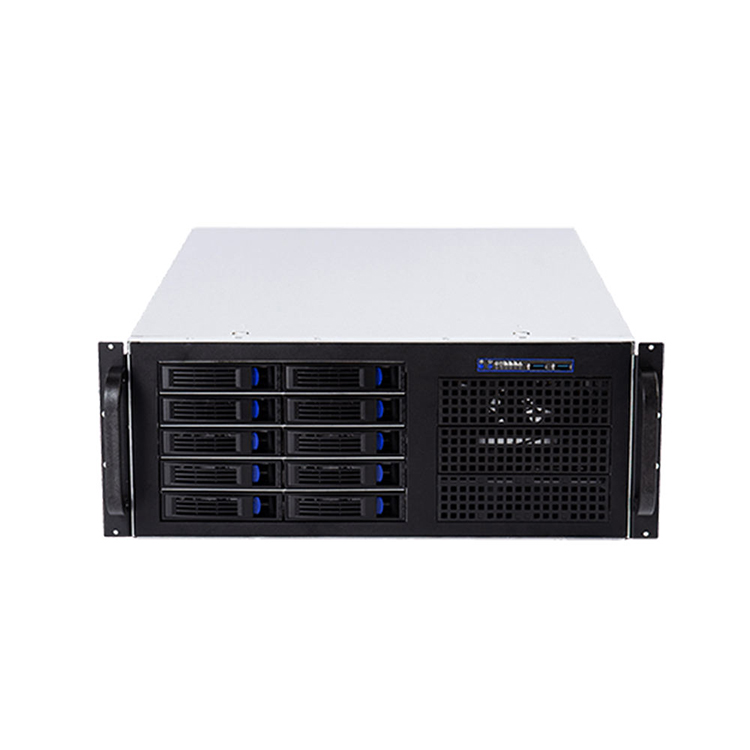

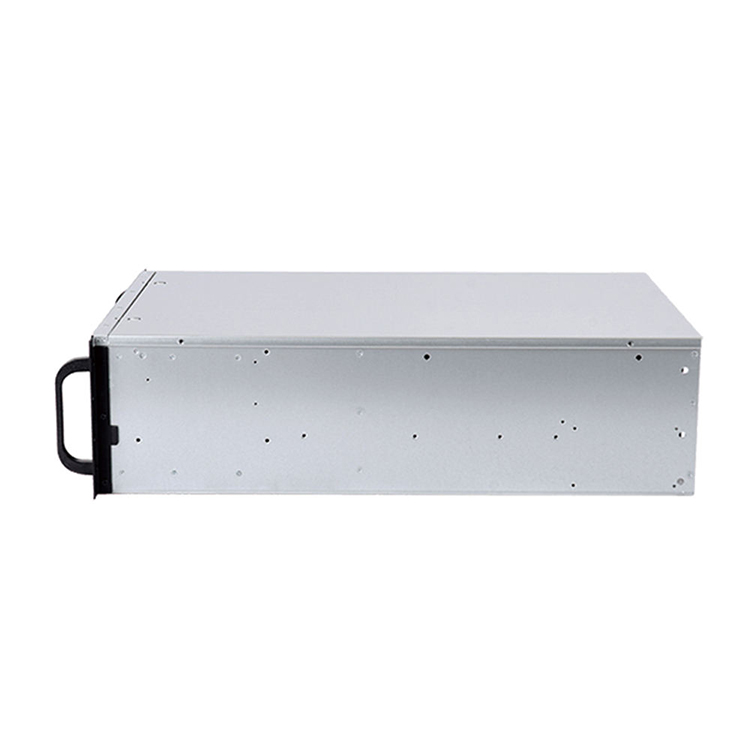

O iSTONECASE atual Chassis de servidor 4U O portfólio inclui exemplos baseados em configurações de armazenamento com 24 e 36 unidades, disposições com ventoinhas maiores de 120 mm, expansão PCIe de altura total, designs orientados para GPU e modelos com uma capacidade de expansão substancialmente superior à dos layouts 1U típicos.
A indústria vai ainda mais longe no que diz respeito aos sistemas de aceleração.
Num comunicado divulgado em março de 2025, A Supermicro afirmou que os seus sistemas 4U otimizados para GPUs podem suportar até 10 GPUs de largura dupla, dependendo da arquitetura do sistema.
Isso dá-lhe uma ideia do que essas unidades de rack adicionais permitem realmente adquirir.
Não é um espaço vazio.
Espaço disponível para PCIe. Capacidade de fornecimento de energia. Capacidade de arrefecimento. Armazenamento. Suporte estrutural. Facilidade de manutenção.
Os servidores com GPU chamam a atenção, mas o formato 4U tem outra vantagem: os componentes convencionais são, muitas vezes, mais fáceis de integrar.
As placas de expansão de altura padrão tornam-se mais práticas.
É possível instalar ventiladores maiores.
Poderá ser possível optar por fontes de alimentação do tipo ATX, dependendo do design.
Os dissipadores de CPU de grandes dimensões e as estruturas de armazenamento complexas tornam-se mais fáceis de embalar.
O encaminhamento dos cabos torna-se menos absurdo.
No que diz respeito à informática industrial, à radiodifusão, à simulação, ao armazenamento, aos sistemas laboratoriais, aos equipamentos personalizados e às estações de trabalho de engenharia, essas vantagens podem compensar a perda de densidade no rack.
Há também uma questão relacionada com o serviço que as equipas de aquisições por vezes não têm em conta.
Um chassis que proporcione aos técnicos um maior acesso físico pode reduzir a quantidade de desmontagem necessária na substituição de placas, cabos, ventoinhas ou hardware de armazenamento. Essa vantagem é difícil de perceber num desenho dimensional, mas torna-se dolorosamente óbvia durante a manutenção.
Escolher o formato 1U apenas porque oferece a maior densidade teórica de rack é, muitas vezes, uma falsa economia.
Sim, foi o que eu disse.
A densidade do rack não é a mesma coisa que a densidade do projeto.
Se um sistema de 1U exigir risers mais especializados, ventoinhas de alta velocidade mais pequenas, equipamento de refrigeração invulgar, fontes de alimentação com restrições, suportes personalizados e trabalho de engenharia repetido sempre que o cliente substituir um componente, essas unidades de rack poupadas não são gratuitas.
Estão a ser pagos por outra entidade.
Horas de engenharia.
Qualificação.
Ensaios térmicos.
Peças personalizadas.
Serviço no terreno.
Ruído.
Dependência dos fornecedores.
Futuras reformulações.
Se a carga de trabalho for fixa e estiver devidamente projetada, um servidor de 1U pode ser, de longe, a melhor opção.
Mas quando vejo um plano de desenvolvimento de um projeto que já menciona GPUs maiores, mais unidades de armazenamento, placas PCIe adicionais, maior potência da CPU ou várias SKUs futuras, prefiro “desperdiçar” mais uma unidade de rack hoje do que ter de reconstruir a plataforma seis meses depois.
Isso não é excesso de engenharia.
Isso permite evitar o retrabalho previsível.
| Fator de decisão | 1U | 2U | 4U |
|---|---|---|---|
| Densidade do rack | Excelente | Bom | Baixa |
| Potencial de computação da CPU | Elevado, com sistema de refrigeração de última geração | Elevado | Elevado |
| Flexibilidade da GPU | Limitada | Moderado | Excelente |
| Liberdade total com PCIe de altura total | Normalmente limitado | Dependente da configuração | Forte |
| Capacidade de armazenamento | Limitado a disposições especializadas de alta densidade | Bom a muito bom | Muito bom a excelente |
| Tamanho do ventilador | Normalmente pequenos e de alta velocidade | Médio | São possíveis opções de maior dimensão |
| Potencial acústico | Normalmente desafiante | Melhor | Muitas vezes, a forma mais fácil de otimizar |
| Flexibilidade da fonte de alimentação | Mais especializado | Melhor | O mais variado em muitos modelos |
| Espaço para passagem de cabos | Apertado | Moderado | Generoso |
| Acesso ao serviço | Apertado | Moderado | Forte |
| Futuras alterações de hardware | O menos tolerante | Bom equilíbrio | O mais tolerante |
| Melhor ajuste | Computação intensiva padronizada | Para uso geral em empresas/OEM | GPU, armazenamento, industrial, expansão personalizada |
A tabela é orientativa e não constitui uma garantia de compatibilidade.
Alguns modelos específicos de chassis podem quebrar estes padrões.
Uma plataforma sofisticada de 1U pode ter um desempenho superior ao de um sistema de 4U mal concebido. Um chassis de 2U dedicado ao armazenamento pode acomodar muito mais unidades do que um gabinete de 4U de uso geral, do tipo estação de trabalho.
O modelo é importante.
O mesmo se aplica à arquitetura.
Não te limites a “compatível com ATX” ou “compatível com E-ATX”.”
Confirme as dimensões reais da placa, as posições dos espaçadores, os conectores de alimentação, os conectores de borda, as posições das ranhuras PCIe, a altura da memória RAM e as saídas dos cabos.
Duas placas com a mesma designação de formato podem causar problemas de integração muito diferentes.
Registo:
Em seguida, modele a placa instalada — não apenas o corpo da placa.
Uma GPU de 300 mm não requer apenas 300 mm de espaço no chassis. Também necessita de espaço para o raio de curvatura dos cabos, espaço livre para a circulação de ar, suporte e acesso para a montagem.
Faz uma pergunta melhor do que “Quantos fãs tem?”
É importante saber que:
A refrigeração é um sistema.
Por si só, a especificação de uma ventoinha diz-nos muito pouco.
A exigência de oito unidades de armazenamento de hoje tem a irritante tendência de se transformar na exigência de doze unidades de amanhã.
Confirmar:
A densidade de armazenamento pode influenciar a escolha do chassis de forma surpreendentemente rápida.
Não indique apenas a potência em watts.
Uma “fonte de alimentação de 1600 W” não é uma especificação mecânica.
Verifique o formato, as dimensões, a redundância, os requisitos de entrada, o tipo de conector, as saídas de cabos, as metas de eficiência, os requisitos de substituição a quente e a compatibilidade com a carga máxima prevista.
O servidor encaixa.
Ótimo.
Os trilhos estão a funcionar?
Os braços do cabo funcionam?
A porta traseira continua a fechar depois de ligar os cabos de alimentação?
Será que um técnico consegue retirar o aparelho o suficiente para o reparar?
Isto parece simples, até o suporte chegar a outro continente.
Faz uma pergunta incômoda:
O que é que o cliente provavelmente irá solicitar no próximo ano?
Mais GPUs?
Redes mais rápidas?
Mais um HBA?
Mais unidades?
Uma placa-mãe maior?
Processadores mais potentes?
Entradas/saídas frontais diferentes?
Se a próxima atualização óbvia já causar avarias no teu chassis, é provável que a caixa já esteja demasiado pequena.
Comece com 1U.
Os sistemas compactos com requisitos previsíveis em termos de CPU, placa de rede e armazenamento beneficiam diretamente da densidade do rack. Se a plataforma for padronizada e o design térmico for controlado, o gabinete mais pequeno constitui uma vantagem genuína.
Comece com 2U.
O equilíbrio entre densidade, memória, capacidade de armazenamento, refrigeração e expansão proporciona às equipas de engenharia uma maior flexibilidade, mantendo ao mesmo tempo o consumo de espaço no rack a um nível razoável.
Avalie os modelos 2U e 4U em conjunto.
O número de unidades de disco faz toda a diferença. Um chassis de armazenamento 2U compacto pode ser extremamente eficiente, enquanto um 4U torna-se uma opção atraente quando o sistema necessita de mais unidades de disco de grande formato, placas de expansão, maior capacidade de refrigeração ou um acesso mais fácil para manutenção.
Comece pela especificação do acelerador, e não pela altura da cremalheira.
Para um acelerador de dimensões modestas, o 2U pode ser uma boa opção.
No caso de várias placas de altura total e largura dupla, os aspetos económicos levam frequentemente a que o projeto opte por uma configuração 4U ou por uma plataforma de GPU concebida especificamente para o efeito. O atual portfólio de GPUs da Supermicro ilustra bem até que ponto é possível integrar densidade de aceleradores em arquiteturas de montagem em rack de maiores dimensões.
Os modelos de 2U ou 4U são, muitas vezes, mais fáceis de personalizar.
Estes projetos requerem frequentemente interfaces de E/S não convencionais, placas de aquisição de dados, captadores de imagens, controladores de movimento, cablagem personalizada, filtros, controlos de acesso frontal ou equipamento de alimentação especializado.
Neste caso, um volume mecânico adicional é útil.
Muito útil.
Não existe uma altura de servidor que seja universalmente considerada a “melhor”.
O formato 1U não é automaticamente melhor só por ser mais compacto.
O formato 4U não é automaticamente melhor só por ser grande.
E o 2U não é automaticamente a resposta só porque fica no meio.
A escolha certa resulta da pilha de hardware completa.
Comece pela placa-mãe. Adicione os processadores e a memória. Adicione todas as GPUs e placas de expansão. Adicione o armazenamento e os backplanes. Adicione a fonte de alimentação real. Adicione ventoinhas, dissipadores de calor, cabos, calhas, conectores e espaço livre para manutenção.
Então, consulte o roteiro.
Só depois disso é que deve escolher a altura do recinto.
Para os compradores B2B, essa abordagem muda o rumo da conversa de:
“Quantos U devemos comprar?”
para:
“Qual é o formato mais compacto capaz de suportar esta arquitetura de forma fiável ao longo da vida útil prevista do produto?”
Essa é uma questão muito melhor no que diz respeito à contratação pública.
E, normalmente, resulta num servidor muito melhor.
O formato 1U é mais adequado para obter a máxima densidade no rack; o formato 2U é normalmente mais adequado quando é necessário mais refrigeração, capacidade de armazenamento, expansão PCIe ou flexibilidade de atualização.
A escolha correta depende da configuração completa do hardware. Um nó de computação padronizado pode ser mais adequado para 1U, enquanto uma plataforma OEM em constante evolução beneficia frequentemente da utilização de 2U.
A principal diferença reside no espaço vertical: 1U tem 1,75 polegadas de altura, enquanto 2U tem 3,5 polegadas de altura.
Essa altura adicional pode permitir a utilização de ventoinhas maiores, diferentes formatos de fonte de alimentação, mais espaço de armazenamento, disposições melhoradas das placas e maior flexibilidade de refrigeração, dependendo do design do chassis.
Sim, mas apenas quando a GPU, o riser, a ligação de alimentação, o fluxo de ar e o chassis forem concebidos para funcionar em conjunto.
Muitas GPUs convencionais de consumo, sejam elas de duas ranhuras ou de altura elevada, não são boas opções para instalações genéricas de 1U. Nunca se deve partir do princípio de que a compatibilidade elétrica PCIe implica compatibilidade mecânica.
O formato 4U é frequentemente mais adequado para sistemas com várias GPUs, uma vez que oferece mais espaço para placas de altura total, sistemas de refrigeração, alimentação elétrica e expansão PCIe.
Alguns sistemas 4U concebidos especificamente para este fim apresentam uma densidade extremamente elevada; a Supermicro divulgou configurações de GPU 4U que suportam até 10 GPUs de largura dupla.
O máximo teórico é de 42 dispositivos de 1U.
Nas implementações reais, costuma reservar-se espaço no rack para redes, equipamento de alimentação, gestão de cabos, armazenamento ou outra infraestrutura, pelo que a capacidade útil do servidor pode ser inferior.
O formato 2U é frequentemente um bom compromisso, mas não é automaticamente a melhor escolha.
Oferece maior flexibilidade mecânica do que o formato 1U, mantendo ao mesmo tempo uma densidade de rack superior à do formato 4U. Os projetos em que a densidade máxima é o fator determinante podem preferir o formato 1U; os sistemas com grande utilização de GPUs ou com muitas expansões podem preferir o formato 4U.
Não. Escolha o chassis depois de definir a arquitetura de hardware principal.
Confirme a placa-mãe, o sistema de refrigeração do processador, as placas gráficas, o armazenamento, o backplane, a fonte de alimentação, as placas de expansão, os cabos, a profundidade do rack, os trilhos e os requisitos para futuras atualizações antes de definir o formato.
Envie o esquema da placa-mãe, a configuração da GPU, os requisitos de armazenamento, o tipo de fonte de alimentação, o sistema de refrigeração pretendido, a profundidade do rack, os requisitos relativos aos trilhos, a disposição das entradas e saídas, a quantidade e o mercado de destino.
As informações detalhadas sobre os componentes permitem ao fornecedor verificar a compatibilidade mecânica antes da prototipagem ou da produção em série.
