Elegir una carcasa para una GPU parece fácil.
Averigua la longitud de la tarjeta. Averigua las especificaciones del chasis. Compara ambos valores.
Hecho.
Pero precisamente así es como empiezan los costosos errores de compatibilidad.
Una GPU con unas dimensiones indicadas de 330 mm no tiene por qué caber holgadamente dentro de una carcasa que anuncie un espacio máximo para la GPU de 350 mm. Los 20 mm que faltan pueden desaparecer al añadir una pared de ventiladores frontales, un radiador, un conector de alimentación, un soporte de sujeción, un haz de cables, una brida de chapa o el ángulo necesario para introducir físicamente la tarjeta por la abertura.
Esa distinción es mucho más importante en los proyectos de hardware B2B que en el montaje de un ordenador de sobremesa a medida.
Si vas a pedir 100, 500 o 2.000 sistemas, “probablemente podamos adaptarlo” no es una especificación de compatibilidad.
Se trata de un proyecto de ley de reforma futura.
Cuando los ingenieros hablan de las dimensiones de una GPU, hay tres medidas evidentes:
Esas cifras son importantes.
Simplemente no son suficientes.
El alcance real de la instalación también puede incluir:
Por eso, los compradores que buscan información sobre Dimensiones de la tarjeta gráfica En el caso de los servidores con GPU, se debe partir de la tarjeta de producción real, en lugar de dar por sentado que todas las tarjetas basadas en la misma GPU ocuparán el mismo espacio mecánico.
Es posible que el silicio sea el mismo.
El metal que lo rodea, sin embargo, no suele serlo.
Aquí tienes una comparación práctica y útil.
Actualmente, NVIDIA comercializa su GeForce RTX 5090 Founders Edition, que mide 304 mm de largo y 137 mm de ancho. Las instrucciones de instalación van más allá: NVIDIA indica que la carcasa debe disponer de espacio para una Área de instalación de 304 × 137 × 61 mm, mientras que otro Se debe prever un espacio de 36 mm para los cables de alimentación. NVIDIA también recomienda dejar un espacio libre alrededor de la tarjeta gráfica equivalente a otra ranura de expansión sin utilizar para mejorar la circulación del aire.
Ahora compara eso con otra tarjeta que utilice la misma GPU.
MSI ofrece la GeForce RTX 5090 32G SUPRIM SOC a 359 × 150 × 76 mm.
Especificaciones del MSI GeForce RTX 5090 SUPRIM SOC — se abre en una nueva pestaña
Pertenece a la misma familia de GPU RTX 5090.
Un problema con la carcasa muy diferente.
| Revisión mecánica | RTX 5090 Founders Edition / Recomendaciones de NVIDIA | MSI RTX 5090 SUPRIM SOC | Por qué es importante |
|---|---|---|---|
| Longitud de la tarjeta | 304 mm | 359 mm | Una diferencia de 55 mm puede descartar opciones completas de chasis |
| Dimensiones de anchura y altura publicadas | 137 mm | 150 mm | Las tarjetas más altas dejan menos espacio en los paneles laterales y para los cables |
| Referencia sobre el grosor de la tarjeta y la instalación | Espacio de instalación de 61 mm | Dimensión de la tarjeta: 76 mm | Los diseños con varias ranuras ocupan espacio de expansión adyacente |
| Espacio adicional para el cable de alimentación | Se recomienda 36 mm | Se debe comprobar en función del conector o cable utilizado. | El hecho de que la tarjeta encaje no garantiza que el cable también lo haga. |
| Verificación exacta del modelo | Obligatorio | Obligatorio | El nombre de la familia de GPU por sí solo no garantiza la compatibilidad. |
Esa diferencia de longitud de 55 mm equivale aproximadamente a 18%.
En ingeniería de chasis, 55 mm es una medida enorme.
Puede que sea un ventilador.
Una jaula de transmisión.
Parte de una fuente de alimentación.
Una estructura de retención.
O la diferencia entre cerrar la tapa y volver a empezar.
Esta es la postura que adopto con los compradores:
La longitud máxima de la GPU es una de las especificaciones de la carcasa menos útiles cuando se presenta por sí sola.
¿Te parece demasiado duro?
Piensa en lo que realmente te indica esa cifra.
Si en las especificaciones de una carcasa se indica “longitud máxima de la GPU: 350 mm”, aún así no sabes si esa cifra se basa en:
Lo que ve un comprador:
GPU: 330 mm
Límite del chasis: 350 mm
Veinte milímetros de margen.
Parece seguro.
No lo aprobaría.
Es posible que esos 20 mm ya pertenezcan a otra cosa.
Por eso Compatibilidad de las carcasas para GPU debe evaluarse teniendo en cuenta el sistema instalado en su totalidad, en lugar de basarse únicamente en la ficha técnica del chasis. Las directrices sobre cajas de alta densidad de la página web plantean la misma cuestión técnica: la compatibilidad de la GPU influye en el espacio entre tarjetas, el espacio libre para los conectores, el sistema de sujeción, el flujo de aire, el cableado y el acceso para el mantenimiento.
La guía «SFF-Ready» de NVIDIA constituye un punto de referencia útil, ya que no se centra únicamente en la longitud de la GPU.
Para las tarjetas GeForce de aficionados que cumplan los requisitos, la directriz actual especifica lo siguiente:
NVIDIA afirma que estos límites tienen por objeto preservar el espacio, el margen libre y el espacio de trabajo en el interior de las cajas compatibles de formato compacto.
Fíjate en un detalle especialmente útil:
Se incluye el radio de curvatura del cable.
Esa es una mentalidad de ingeniero.
La GPU no es un bloque rectangular que flota en un programa de CAD. Hay que conectarle la corriente. El aire tiene que llegar hasta ella. Un técnico tiene que instalarla. Y, después, hay que cerrar la carcasa.
Haz esto antes de medir cualquier otra cosa.
No escribas:
GPU: RTX 5090
Escribe:
Fabricante de GPU:
Modelo exacto:
Número de referencia exacto:
Revisión, si procede:
¿Por qué?
Porque los fabricantes de tarjetas complementarias diseñan sus propios sistemas de refrigeración, placas de circuito impreso, carcasas, soportes, placas traseras y disposiciones de conectores.
La propia NVIDIA afirma que las especificaciones de las tarjetas gráficas pueden variar según el fabricante de la tarjeta adicional y recomienda a los usuarios que consulten las especificaciones del fabricante para conocer el modelo concreto que se suministra.
Esto cobra aún más importancia cuando el departamento de compras cuenta con varios proveedores autorizados.
Imagina que el departamento de ingeniería valida la tarjeta A.
Posteriormente, se opta por la tarjeta B, ya que el chip de la GPU, la capacidad de memoria y el rendimiento parecen equivalentes.
¿En cuanto a la electricidad?
Quizá esté bien.
¿Mecánicamente?
Es posible que acabes de añadir 40 mm al disipador.
Tu recinto, que antes estaba homologado, ya no lo está.
La longitud es lo que más llama la atención, así que empieza por ahí.
Pero establece tus puntos de referencia.
En un proyecto de carcasa, lo habitual es que quieras saber la distancia entre el plano de montaje PCIe trasero y el punto más adelantado de la GPU instalada.
No lo descartes sin más:
Compáralo entonces con el utilizable espacio del recinto.
No es la profundidad exterior del chasis.
No es la distancia entre el panel trasero y el panel delantero.
Espacio útil.
Si una carcasa de 600 mm de profundidad cuenta con una pared para el ventilador de 38 mm, una estructura de placa base, un conjunto de E/S frontal, una zona de cables y refuerzos de chapa metálica delante de la GPU, ninguno de esos milímetros corresponde a tu tarjeta gráfica.
Al comparar Espacio libre para la longitud de la GPU En todas las plataformas de montaje en rack, comprueba qué hardware está instalado cuando el fabricante indique el límite. La propia gama de chasis para GPU de 4U de este sitio varía en cuanto a distribución interna, capacidad PCIe, estructura de refrigeración y compatibilidad con placas base, por lo que la altura nominal del rack por sí sola no determina si cabe la GPU.
Esta medida plantea más problemas de los que muchos compradores esperan.
¿Por qué?
Conectores de alimentación.
Una GPU alta podría caber debajo de la cubierta del chasis si no lleva carcasa.
A continuación, se conecta el cable de alimentación.
Ahora hay que girar la carcasa del conector y el cable.
De repente, la tapa toca el cable.
Qué mal rollo.
En su guía de instalación de la RTX 5090, NVIDIA recomienda expresamente 36 mm de espacio adicional para los cables de alimentación más allá del espacio libre indicado para la tarjeta.
Por eso, la medición no debería limitarse a:
Placa de circuito impreso al panel lateral.
En su lugar, calcula:
Altura de la GPU + saliente del conector + radio de curvatura seguro del cable + tolerancia = espacio libre necesario en la carcasa
Y utiliza el cable de alimentación que realmente vas a emplear en la producción.
Un cable de laboratorio flexible y un mazo de cables corto y rígido para alta intensidad pueden comportarse de forma muy diferente.
“2 ranuras”.”
“2,5 ranuras”.”
“3 ranuras”.”
“3,5 ranuras”.”
Estas descripciones son una forma útil de resumir.
No sustituyen a las dimensiones milimétricas.
Es posible que un disipador de “3 ranuras” de un fabricante no ocupe exactamente el mismo grosor que el de otro fabricante.
En el caso de los sistemas densos, anota ambos:
Esto cobra especial importancia a la hora de evaluar Grosor de la ranura de la GPU en una plataforma de montaje en rack. Un formato que, técnicamente, ofrezca suficientes ranuras PCIe puede carecer, no obstante, del espacio físico, el volumen de refrigeración o la disposición de los adaptadores verticales que requieran las tarjetas elegidas. La comparación de 1U, 2U y 4U que ofrece la web trata, de forma similar, la compatibilidad con las GPU como parte de una decisión más amplia sobre la densidad del rack y la refrigeración, en lugar de centrarse únicamente en el número de ranuras de expansión.
En los sistemas con varias GPU, el grosor influye en otra variable:
tono.
Si las tarjetas están demasiado juntas, es posible que el sistema se monte perfectamente de todos modos.
Entonces, las corrientes térmicas se ven afectadas.
Se ha superado el examen físico.
El diseño del sistema ha fallado.
Es aquí donde los modelos CAD suelen ser demasiado optimistas.
Un modelo simplificado de la GPU puede mostrar el cuerpo de la tarjeta.
Es posible que no se muestre el cable conectado.
Añade el conector real y crea un volumen de exclusión realista a su alrededor.
Compruébalo:
No dobles bruscamente un cable de alta intensidad solo porque el programa CAD indique que no hay colisión.
El ajuste mecánico debe respetar la forma en que debe colocarse el arnés real.
En este caso, las especificaciones suelen ser condicionales.
Una carcasa puede admitir una GPU larga.
Un chasis puede soportar un radiador grueso.
La suposición peligrosa es la siguiente:
Por lo tanto, es compatible con ambos al mismo tiempo.
No siempre.
Algunos diseños de recintos utilizan el mismo volumen interno para diferentes configuraciones.
¿No tiene radiador?
Más espacio para la GPU.
¿Instalar un radiador y una columna de ventilación?
Bajan los descuentos en las GPU.
Lo mismo se aplica a:
Por eso, la configuración instalada debería aparecer en el plano de compatibilidad.
No apruebes componentes aislados.
Aprobar los ensamblajes.
Las GPU de gran tamaño no solo son cada vez más grandes físicamente.
Pesan mucho.
La guía técnica actual del sitio web señala que las tarjetas gráficas actuales pueden superar los 2 kg y explica cómo una estructura de sujeción modifica la trayectoria de la carga mecánica entre la GPU y el chasis.
Ese soporte también necesita espacio.
Y aquí es donde un caso real de un foro me llamó la atención.
Un fabricante de vehículos tenía un chasis homologado oficialmente para un GPU de 369 mm como máximo y una tarjeta gráfica cuyo precio es de 357 mm.
¿En teoría?
Doce milímetros de margen.
Fácil.
A continuación, comenzó la instalación.
El soporte de montaje de la GPU chocó con un ventilador delantero. El montador retiró el ventilador. A continuación, el soporte chocó contra el bastidor que sujeta el conjunto del ventilador delantero. Tras forzar el soporte para colocarlo en su sitio, seguía sin ser posible introducir cómodamente la propia tarjeta gráfica en el chasis sin inclinarla en ángulos incómodos.
El comprador incluso había consultado antes las herramientas de compatibilidad.
Las cifras lo confirmaban.
El sistema físico dijo que no.
El debate original del foro muestra exactamente por qué una especificación unidimensional puede fallar en un ensamblaje tridimensional.
Esa historia se me ha quedado grabada porque el error no se debió a la estupidez.
El comprador comprobó las especificaciones.
Las especificaciones eran, sencillamente, incompletas para la decisión que se debía tomar.
Esto se pasa por alto constantemente.
El diseño CAD muestra que la GPU encaja perfectamente dentro de la carcasa.
Genial.
¿Cómo llega hasta allí?
Es posible que una GPU larga tenga que ser:
Ahora imagina que solo hay 5 mm de espacio libre nominal en el extremo más alejado.
La posición final funciona.
La ruta de inserción no lo hace.
En el caso de los sistemas de producción, pide a los ingenieros que simulen o comprueben físicamente la secuencia de instalación.
La GPU no debería requerir:
Si los técnicos de montaje necesitan “el truco” que solo conoce un ingeniero con experiencia, el diseño no es adecuado para la producción.
Una GPU que apenas cabe puede seguir siendo la GPU inadecuada para la carcasa.
La refrigeración necesita espacio.
Las recomendaciones de NVIDIA para la RTX 5090 aconsejan dejar un espacio libre alrededor de la tarjeta gráfica equivalente a otra ranura de expansión sin utilizar, ya que esto puede mejorar la circulación del aire.
Eso debería cambiar la cuestión de la compra.
No te limites a preguntar:
¿Cabrá la tarjeta?
Pregunta:
¿Cabrá la tarjeta sin que se vea afectado el flujo de aire para el que fue diseñada?
En el caso de los servidores con GPU refrigerados por aire, comprueba lo siguiente:
Una tarjeta de 76 mm introducida en una cavidad de 77 mm cabe, técnicamente hablando.
Eso no significa que sea una buena ingeniería térmica.
Supongamos ahora que la GPU falla seis meses después de su puesta en marcha.
¿Puede un técnico quitarlo?
Parece que eso es un problema para mañana.
Esto se convierte rápidamente en un requisito de diseño imprescindible cuando el sistema se encuentra en un centro de datos, una fábrica, un armario periférico o las instalaciones de un cliente en el extranjero.
Pregunta:
Un buen diseño de la carcasa protege la vida útil del equipo con la misma eficacia con la que protege el ajuste de los componentes.
El departamento de compras no debe enviar:
Necesito una carcasa compatible con la RTX 5090.
Eso deja demasiado margen para la interpretación.
Una solicitud de presupuesto mejor incluye:
| Entrada de la GPU | Qué hay que aportar |
|---|---|
| Fabricante | Fabricante exacto de la GPU |
| Modelo | Nombre completo del modelo comercial |
| Número de referencia | Número de referencia del fabricante |
| Longitud | Longitud máxima de la tarjeta instalada |
| Altura | Altura máxima de la tarjeta |
| Espesor | Clasificación por milímetros y ranuras |
| Peso | Masa de la tarjeta |
| Conector de alimentación | Tipo y ubicación física |
| Prohibido pasar por debajo del cable | Espacio necesario para el doblado y el tendido |
| Orientación de PCIe | Ranura directa, elevador, vertical, horizontal |
| Cantidad | Número de GPU por armario |
| Refrigeración | Configuración con ventilador, al aire libre y refrigeración por líquido |
| Retención | Método de sujeción o inmovilización obligatorio |
| Ruta de servicio | Dirección de extracción de la GPU requerida |
| Alternativas aprobadas | Cada segunda referencia de GPU |
Si necesitas un proceso de selección de proveedores que se pueda repetir, Cómo medir el espacio libre de la GPU debería formar parte del paquete de la solicitud de presupuesto, en lugar de ser una valoración que se realice una vez que los proveedores hayan presentado sus ofertas. La guía de la solicitud de presupuesto para chasis de la página web ya recomienda facilitar las interfaces de la GPU, los planos de control, las dimensiones críticas, los requisitos de refrigeración y la configuración de producción antes de fijar los precios.
Así se evitan discusiones más adelante.
“¿A qué te referías con ”es compatible con esta GPU”?»
Exacto.
Defínelo antes de la orden de compra.
No existe una cifra mágica universal.
Cinco milímetros pueden ser suficientes en una dirección y no servir de nada en otra.
El margen derecho depende de:
Prefiero una holgura funcional a una holgura arbitraria.
Por ejemplo:
Un espacio libre de 20 mm delante de la GPU es menos útil que uno de 10 mm situado exactamente donde lo necesitan el cable de alimentación, el cierre de seguridad o los dedos del técnico.
El margen debe resolver un problema concreto.
No hacer que un dibujo resulte agradable a la vista.
Para cada dirección, crea una pila dimensional.
En cuanto a la longitud:
Plano de montaje trasero → Cuerpo de la GPU → Zona de exclusión delantera → Estructura del ventilador y el radiador
En cuanto a la altura:
Referencia PCIe → Altura de la GPU → Conector de alimentación → Curvatura del cable → Cubierta del chasis
En cuanto al grosor:
Placa base/adaptador → disipador de la GPU → espacio de ventilación → GPU adyacente o pared del chasis
A continuación, añade las tolerancias de fabricación y montaje correspondientes.
Esto pone rápidamente de manifiesto las especificaciones demasiado optimistas.
Si el espacio total disponible es de 360 mm y tus necesidades combinadas son de 359 mm, es posible que el modelo CAD se vuelva de color verde.
Aún así estaría nervioso.
Las piezas de producción no son superficies matemáticas.
Si tu carcasa debe admitir tres tarjetas homologadas, no hagas el prototipo con la más pequeña.
Instala el más largo.
Después, el más alto.
Después, el más grueso.
Si esas características pertenecen a modelos diferentes, comprueba todos los casos extremos pertinentes.
Rellena también:
A continuación, retira la GPU.
Y vuelve a instalarlo.
Un prototipo que solo demuestra que “logramos montarlo una vez” no es una prueba sólida.
La repetibilidad es importante.
Si tuviera que resumir todo este artículo en una sola regla de contratación, sería esta:
Nunca apruebes una carcasa para GPU basándote únicamente en el nombre de la GPU y la longitud máxima del chasis. Aprueba un SKU de tarjeta concreto dentro de una configuración de sistema concreta.
Con ello, la pregunta pasa a ser:
¿Es compatible esta carcasa con la RTX 5090?
a:
¿Es compatible esta carcasa con esta tarjeta RTX 5090 concreta, en esta posición PCIe, con este cable de alimentación, esta disposición de ventiladores, este sistema de sujeción, estos requisitos de flujo de aire, esta ruta de montaje y este procedimiento de mantenimiento?
Una pregunta más larga.
Una solución mucho más barata.
Para proyectos de servidores con GPU personalizados, envía al fabricante del chasis el modelo exacto de la GPU, el plano mecánico, la cantidad, la disposición de la placa base, los requisitos del cable de alimentación, el método de fijación, la disposición de los ventiladores y los límites de profundidad del rack antes de dar por definitiva la configuración del chasis.
Los milímetros no cuestan nada durante la fase de diseño.
Se encarecen una vez fabricados.
Comprueba la longitud, la altura, el grosor, el número de ranuras, la posición del conector de alimentación y el espacio libre necesario para los cables de la GPU.
Comprueba también los salientes del disipador, la geometría del soporte trasero, los elementos de fijación, los huecos para la circulación del aire y la trayectoria de instalación y desmontaje. Es posible que las dimensiones nominales de la tarjeta por sí solas no reflejen el espacio total que ocupa una vez instalada.
Compara el modelo exacto de la GPU con el espacio libre interior útil de la carcasa en las tres dimensiones.
A continuación, resta el espacio que ocupan los ventiladores, los radiadores, las jaulas para unidades, los soportes, los cables, los elevadores y otros componentes. No basta con comparar únicamente la longitud.
No existe un valor de holgura único que sirva para todas las cajas.
Deja espacio suficiente para las tolerancias de fabricación, el tendido de cables, la circulación del aire, el montaje y el mantenimiento. La ubicación del espacio libre es más importante que limitarse a añadir una cantidad arbitraria de milímetros.
Sí. El grosor de la GPU determina el número de ranuras PCIe y el espacio lateral que ocupa la tarjeta.
También influye en el flujo de aire, la separación entre las GPU adyacentes, el diseño del adaptador y la posibilidad de seguir utilizando otras tarjetas de expansión. Anota el grosor real en milímetros, en lugar de fiarte únicamente de las indicaciones de “2 ranuras” o “3 ranuras”.
No. La longitud máxima de la GPU es solo uno de los aspectos que determinan la compatibilidad.
Una tarjeta puede cumplir con los requisitos de longitud, pero aun así chocar con un ventilador, un radiador, un soporte, un cable de alimentación, el bastidor del chasis o un panel lateral.
Comprueba siempre el modelo y el número de referencia exactos.
Los distintos fabricantes pueden fabricar tarjetas basadas en la misma GPU con sistemas de refrigeración y dimensiones muy diferentes. Los modelos actuales de la RTX 5090 presentan diferencias de más de 50 mm en longitud.
El conector y el cable pueden ocupar bastante espacio más allá del cuerpo de la GPU.
Por ejemplo, las instrucciones de instalación de la RTX 5090 de NVIDIA recomiendan prever 36 mm de espacio adicional para los cables de alimentación. Es posible que la GPU quepa físicamente, pero que su conexión de alimentación no lo haga.

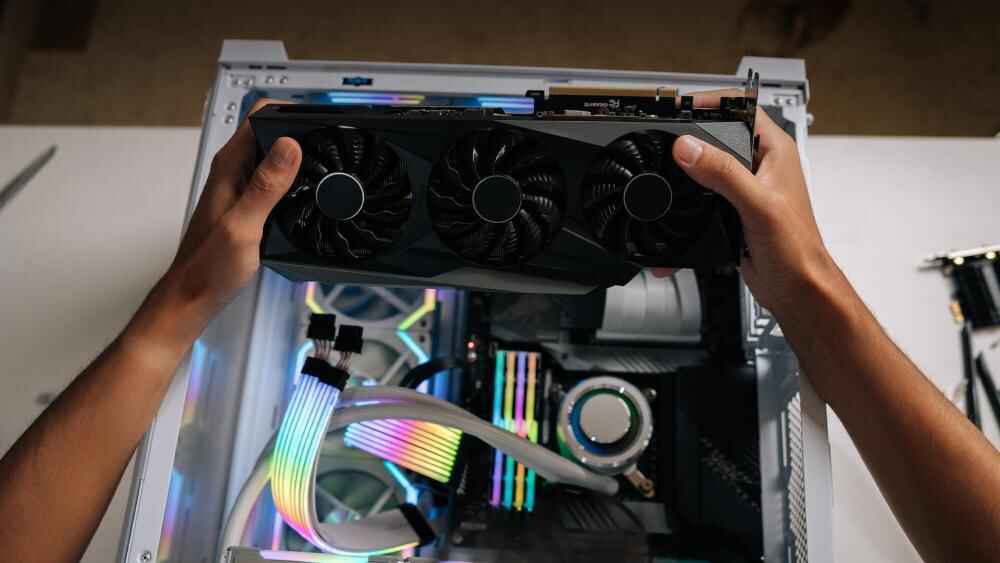

Utiliza primero los planos y, a continuación, comprueba el montaje final con un prototipo físico.

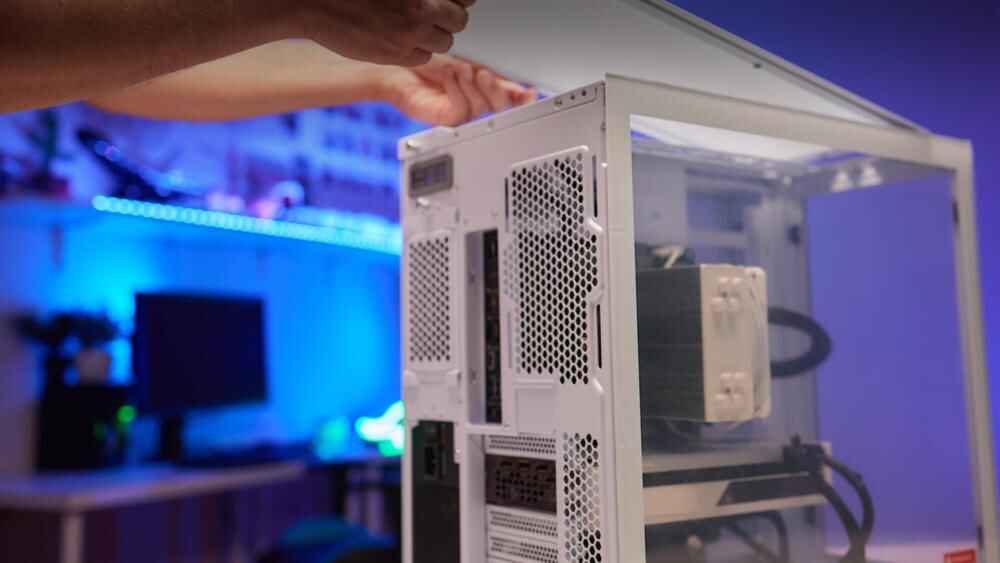

Instala exactamente la misma GPU, los mismos cables, ventiladores, elementos de fijación, adaptadores y componentes adyacentes. Comprueba el montaje, el flujo de aire, el cierre del panel lateral, el acceso para mantenimiento y la extracción de la GPU antes de dar el visto bueno a la producción en serie.
Mark Lee es el fundador de ISTONECASE y cuenta con 20 años de experiencia en el sector de los chasis para servidores. Está especializado en soluciones OEM/ODM para chasis de GPU e IA, de montaje en rack, industriales, de montaje en pared, NAS, Mini-ITX y multinodo. Su experiencia respalda proyectos de hardware a medida para centros de datos, computación de IA, almacenamiento empresarial, computación periférica, redes y aplicaciones industriales.
Comentarios
