Les ordinateurs industriels sont de plus en plus intégrés au cœur des processus.
Ils ne sont pas cachés dans une salle informatique climatisée. Ils ne sont pas toujours rangés soigneusement dans un rack de 19 pouces.
Ils sont installés à côté des équipements de production, à l'intérieur des structures des machines, sur les murs des usines, dans les postes de contrôle, les systèmes de sécurité, les nœuds d'edge computing et les armoires d'automatisation, où l'espace disponible ne se mesure qu'en centimètres.
Cela change la donne en ce qui concerne le problème de châssis.
Selon Étude de marché sur les PC industriels réalisée par IMARC Group, le marché mondial des PC industriels a atteint environ 5,6 milliards de dollars en 2025 et devrait atteindre 8,0 milliards de dollars d'ici 2034, soit un TCAC de 3,86% entre 2026 et 2034. La région Asie-Pacifique représentait plus de 38,31 % du marché en 2025.
Le chiffre de croissance est important.
Ce sont les détails techniques qui comptent le plus.
Cette étude de cas présente en détail un projet représentatif d'ordinateur industriel à fixation murale, ainsi que les choix techniques qui permettent de transformer un boîtier métallique en une plateforme informatique industrielle opérationnelle. La configuration s'appuie sur les types d'exigences propres aux plateformes à fixation murale iSTONECASE ; les informations commerciales spécifiques au client ont été volontairement omises.
La demande initiale pourrait se résumer en une seule phrase :
Nous avons besoin d'un ordinateur industriel pouvant être installé directement à côté de la machine, plutôt que d'occuper de l'espace dans un rack ou au sol.
Ça a l'air facile.
Puis arrive la liste des composants.
Le système doit être équipé d'une carte mère industrielle complète, de plusieurs cartes PCIe, d'un périphérique de stockage local, de ports USB accessibles par l'avant, d'une connectivité série, d'un système de refroidissement adéquat pour le processeur, d'une alimentation secteur, d'un système de protection contre la poussière, de supports muraux, d'un accès pour la maintenance et d'une rigidité structurelle suffisante pour garantir sa stabilité après installation.
Désormais, ce n'est plus seulement une boîte.
Un acheteur qui envisage d'acheter un Ordinateur industriel à fixation murale doit prendre en compte l'ensemble du système une fois installé : emplacement mural, machines à proximité, entrée des câbles, sens de circulation de l'air, espace nécessaire à la maintenance, contamination, sources de chaleur, ainsi que la personne qui assurera effectivement l'entretien de la machine dans trois ans.

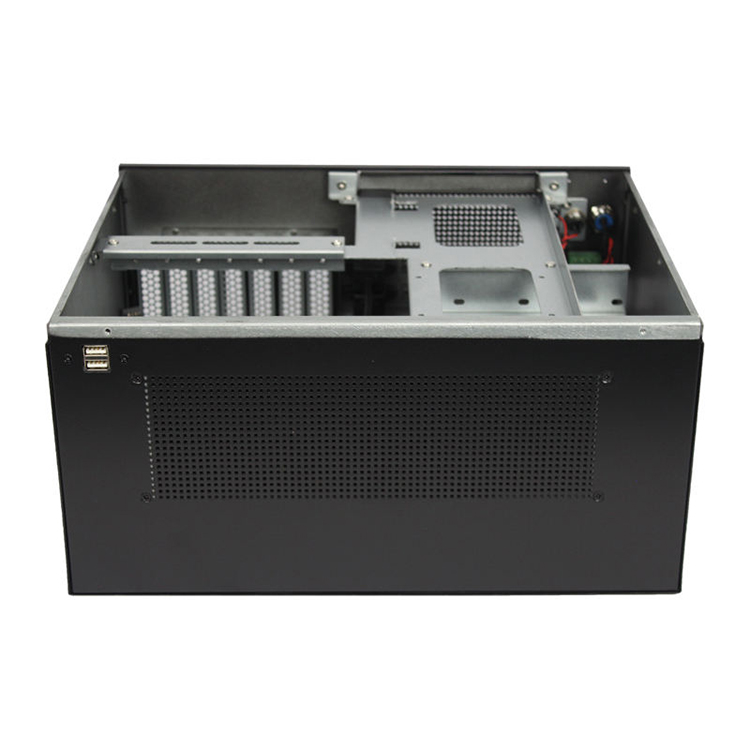

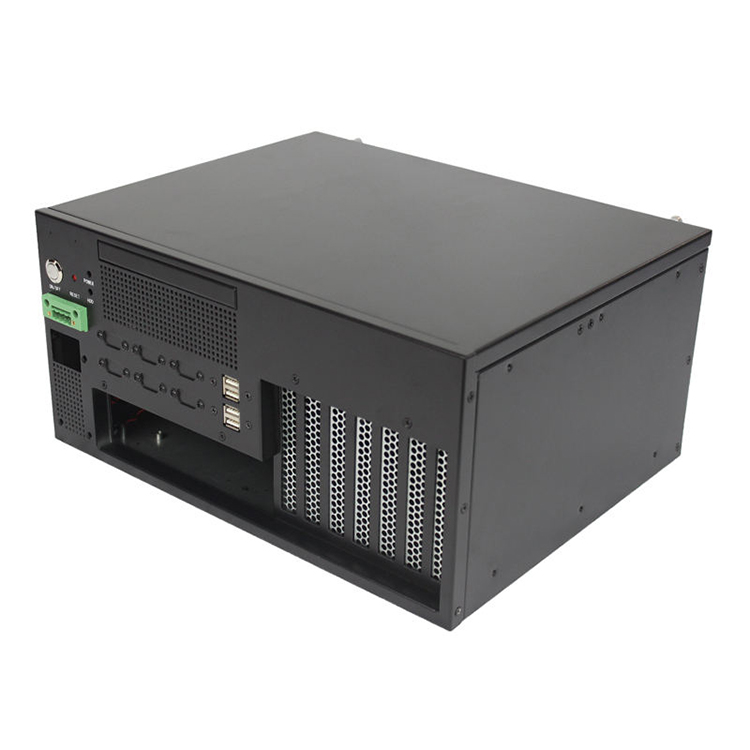

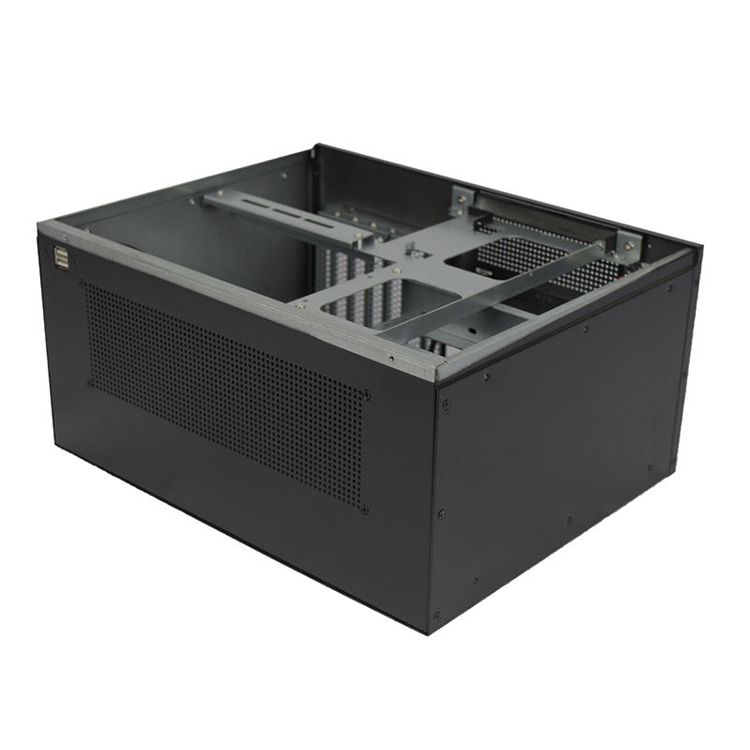

Pour ce type de projet, une architecture à six emplacements constitue un point de référence utile. La plateforme ISC-WMS38CD M commercialisée par iSTONECASE, par exemple, intègre un boîtier de 330 × 410 × 200 mm, six emplacements PCIe, un ventilateur de 120 mm, la prise en charge d’un bloc d’alimentation ATX, un écran de 13,3 pouces, des emplacements de stockage et un espace libre pour le refroidisseur du processeur pouvant atteindre 165 mm.
Cette plateforme publiée ne constitue pas une spécification universelle.
Cela illustre le problème de conception.
Même un système mural relativement compact doit pouvoir accueillir bien plus qu'une simple carte mère.
| Exigences du projet | Ce que l'acheteur voit au premier abord | Ce que l'ingénieur chargé du châssis doit vérifier |
|---|---|---|
| Fixation murale | Ajouter des supports de fixation | Poids en charge, emplacement des supports, structure du mur, espace libre nécessaire pour l'entretien |
| Carte mère industrielle | La carte s'adapte au boîtier | Entretoises, ports d'entrée/sortie arrière, refroidisseur de processeur, mémoire vive, connecteurs, accès aux câbles |
| Extension PCIe | Assez de machines à sous | Longueur de la carte, hauteur, orientation du connecteur, fixation et circulation de l'air |
| Refroidissement par air pulsé | Ajouter un ventilateur | Zone d'admission, circuit d'échappement, résistance du filtre, recirculation |
| Protection contre la poussière | Ajouter des filtres | Perte de charge, fréquence de nettoyage, accès sans outil |
| Stockage | Installer un SSD/disque dur | Vibrations, acheminement des câbles, accès pour le remplacement |
| E/S avant | Ajouter des ports USB et des commutateurs | Alignement des circuits imprimés, jeu au niveau des connecteurs, dispositif de décharge de traction des câbles |
| Installation contre un mur | Gain de place | Accès des techniciens, rayon de courbure des câbles, recirculation d'air chaud |
| Boîtier en acier | Châssis robuste | Poids, charge sur les supports, coût de fabrication, mise à la terre |
| Mises à jour futures | Prévoir un peu d'espace | Emplacement pour bloc d'alimentation de secours, espace libre pour le PCIe, ventilation et accès interne |
C'est dans cette dernière colonne que se joue le sort des projets.
La première question erronée est la suivante :
Jusqu'à quelle taille pouvons-nous réduire le châssis ?
La question qu'il convient plutôt de se poser est la suivante :
Combien d'espace l'ordinateur, une fois entièrement installé, peut-il réellement occuper ?
Ça ressemble à ça.
Ce n'est pas le cas.
Un châssis de 300 mm de profondeur peut certes s'encastrer physiquement dans un mur, mais il peut s'avérer impossible à entretenir si le câble d'alimentation nécessite 70 mm supplémentaires à l'arrière. Un panneau latéral peut s'ouvrir techniquement, mais heurter le capot de protection d'une machine voisine. Un connecteur situé à l'avant peut devenir inaccessible après la pose d'un conduit.
C'est pour cette raison que Conception de boîtiers pour PC industriels Il faut commencer par examiner les conditions d'installation, les plans des composants, les accès pour la maintenance, la circulation de l'air, le câblage et l'exposition aux conditions environnementales avant de finaliser la géométrie CAO.
Nous considérons l'enveloppe du châssis comme trois volumes distincts :
Si vous ne tenez pas compte du point n° 3, vous obtiendrez un superbe fichier CAO que les techniciens détesteront.
Un ordinateur de bureau est posé sur une surface horizontale.
Un ordinateur fixé au mur reste suspendu à son support pendant toute la durée de sa vie utile.
La gravité fait soudainement partie des caractéristiques de l'enceinte.
Les blocs d'alimentation lourds, les périphériques de stockage, les cartes d'extension, les écrans et les panneaux en acier exercent tous une charge sur l'interface murale. Si la masse interne est concentrée loin de la surface de fixation, cette charge crée également un effet de levier.
Nous ne nous limitons donc pas au poids total.
Nous passons en revue :
De minuscules supports sur un boîtier lourd ?
Mauvaise transaction.
Quelques centimes économisés sur la tôle peuvent entraîner un problème d'installation bien plus coûteux.
Les ventilateurs sont faciles à choisir.
La circulation de l'air est plus compliquée.
Un fabricant de ventilateurs peut vous fournir un débit d’air à l’air libre. Cela ne signifie pas pour autant que le même volume d’air circulera à l’intérieur d’un ordinateur industriel assemblé, qui contient des filtres, des supports de disques durs, des câbles, des dissipateurs thermiques, des cartes PCIe, des panneaux perforés et un bloc d’alimentation.
La résistance change tout.
Cette leçon se vérifie sans cesse sur le terrain.
Récemment, en parcourant des discussions sur l'automatisation, je suis tombé sur un article ancien mais d'une actualité criante publié sur Control.com. Un ingénieur y décrivait des machines équipées de systèmes de commande sur PC installés dans de petits boîtiers, à côté de plusieurs servomoteurs. Ces derniers généraient une chaleur considérable. Si les filtres de ventilation n'étaient pas remplacés dans les délais prévus, le PC risquait de surchauffer rapidement.
Et voilà le plus embêtant.
Les machines ne se sont pas simplement arrêtées.
Leur comportement était irrégulier, ce qui rendait le problème thermique beaucoup moins évident pour le personnel de maintenance. L'ingénieur cherchait un moyen de surveiller l'état des filtres avant que la réduction du débit d'air ne fasse grimper les températures à des niveaux trop élevés.
Cette histoire m'a marqué, car elle illustre parfaitement comment les défaillances industrielles finissent par coûter cher.
Rien ne semble particulièrement spectaculaire.
La machine se met tout simplement à faire des bizarreries.
Les filtres à poussière sont souvent proposés parmi les accessoires.
Je ne suis pas d'accord avec cette façon de présenter les choses.
Si le système fonctionne avec de l'air d'admission filtré, le filtre fait alors partie intégrante de l'architecture thermique.
Il change :
Un prototype en parfait état, dans un laboratoire d'ingénierie, peut fonctionner à merveille.
Six mois plus tard, dans une usine ?
C'est une autre histoire.
C'est l'une des raisons pour lesquelles iSTONECASE propose également des configurations compactes avec filtration. Le modèle ISC WMS31W M, par exemple, associe un filtre à poussière amovible à un système de refroidissement de 80 × 25 mm dans un boîtier mural de 230 × 230 × 155 mm, conçu pour les déploiements industriels compacts et en périphérie.
Pour un Châssis de PC industriel sur mesure, c'est pourquoi nous abordons la question de l'accès aux filtres dès la phase de conception, plutôt qu'après le premier prototype. Le processus OEM/ODM du site couvre plus précisément la conception thermique et mécanique, le prototypage, la vérification de l'adéquation des composants, la fabrication et les essais avant la production en série.
Si le remplacement du filtre nécessite de débrancher l'ordinateur de la prise murale, il finira bien par y avoir quelqu'un qui ne le remplacera pas.
Concevoir en tenant compte du comportement humain.
Ce n'est pas un vœu pieux.
Il y a un autre piège.
Certains acheteurs précisent la température du processeur qu'ils souhaitent, mais ne peuvent pas nous indiquer la température ambiante maximale autour du boîtier une fois celui-ci installé.
Ces chiffres ne sont pas indépendants les uns des autres.
Les PC industriels de type « Box PC » actuels illustrent à quel point les applications concrètes peuvent être variées. Kontron précise que ses ordinateurs industriels KBox A-151 peuvent être fixés au mur ou sur un rail DIN et fonctionner à des températures comprises entre 0 °C et +60 °C, avec des configurations optionnelles allant de -40 °C à +60 °C.
C'est vrai que pas Cela signifie que chaque PC industriel mural devrait automatiquement être conçu pour fonctionner à -40 °C.
Cela signifie que la plage de température doit figurer dans le cahier des charges du projet.
Un ordinateur installé dans une salle d'inspection climatisée n'a qu'une seule fonction.
Un système installé à proximité d'entraînements, de fours, de compresseurs, de moteurs ou d'équipements extérieurs générant de la chaleur présente un autre avantage.
Même carte mère.
Un boîtier très différent.
“ Six emplacements PCIe. ”
D'accord.
Quelles cartes ?
Cette question peut vous faire gagner des semaines.
Une carte réseau peut être compacte et relativement facile à refroidir. Une carte d'acquisition d'images peut être équipée d'un dissipateur thermique imposant. Une carte d'E/S industrielle peut nécessiter plusieurs connecteurs externes. Un GPU peut s'accompagner d'un dissipateur thermique volumineux, d'un poids important, de câbles d'alimentation auxiliaires et d'une charge thermique bien plus élevée.
Le nombre de fentes ne nous apprend pratiquement rien sur la géométrie 3D.
Les systèmes muraux commerciaux actuels donnent un aperçu de la direction que prend ce secteur. Le châssis IPC-730 d’Advantech, utilisable en version de bureau ou murale, est conçu pour accueillir des cartes mères ATX/mATX, un bloc d’alimentation ATX 3.0 à haute puissance, des ports d’E/S accessibles à l’avant et une carte graphique pouvant atteindre 450 W.
Il va sans dire qu’un GPU de 450 W n’est pas nécessaire dans tous les ordinateurs d’automatisation.
Ce qu'il faut retenir, c'est que le terme “ mural ” ne désigne plus un “ PC de bureau à faible consommation fixé au mur ”.”
Le format peut désormais recouper la vision industrielle, l'inférence IA, le traitement d'images, l'analyse de sécurité et d'autres charges de travail, ce qui complique considérablement l'extension et la planification thermique.
C'est le genre de détail dont on se moque jusqu'à ce qu'il fasse échouer un prototype.
Les câbles ont besoin d'espace.
Un connecteur peut s'intégrer parfaitement à l'intérieur du châssis, tandis que le câble correspondant ne peut physiquement pas se courber sans heurter le couvercle, le ventilateur, le boîtier de disques ou une carte voisine.
Nous avons donc cessé d'évaluer les composants uniquement en fonction de leurs dimensions brutes.
Pour chaque raccordement important, l'étude de conception a pris en compte les éléments suivants :
Ça a l'air d'être d'un détail à en avoir mal.
Bien.
La conception des châssis industriels doit être élaborée dans les moindres détails avant le lancement de l'outillage et de la production.
Un acheteur qui parcourt le site Boîtiers pour ordinateurs industriels On comprend pourquoi le nombre d'emplacements, la taille de la carte mère, le système de refroidissement, le stockage et les fonctionnalités du panneau avant varient selon les gammes à fixation murale à 2, 4, 6 et 7 emplacements, plutôt que d'être toutes contraintes de partager un seul boîtier.
C'est là que les équipes d'approvisionnement et les équipes de maintenance ont souvent des attentes différentes.
Le service des achats s'occupe :
La maintenance comprend :
Les deux équipes ont raison.
Le châssis doit répondre à ces deux exigences.
Pour notre projet phare, cela s'est traduit par le fait d'accorder à l'accès frontal une importance plus grande que celle qui lui serait accordée dans un boîtier d'ordinateur de bureau classique.
Les ports USB en façade, les voyants d'état, les commandes, les filtres amovibles et les fixations accessibles n'ont rien de très glamour.
Ils permettent de gagner du temps.
Et c'est le temps dont se souvient le technicien.
Celui-là a tendance à agacer les gens.
Un indice de protection IP plus élevé ne garantit pas automatiquement une plus grande fiabilité de l'ordinateur industriel.
Il arrive parfois que l'on crée un problème thermique en essayant de résoudre un problème environnemental.
Si l'on colmate toutes les ouvertures, la chaleur devient plus difficile à évacuer. En installant une ventilation filtrée, le boîtier n'est plus simplement hermétique. En ajoutant des ventilateurs, on introduit des pièces mobiles. En installant un échangeur de chaleur ou un climatiseur pour boîtier, on augmente les coûts, l'encombrement, les besoins d'entretien et la consommation électrique.
Rien n'est jamais gratuit.
Une discussion sur le forum Reddit r/PLC illustre ce phénomène de manière encore plus frappante. Un utilisateur a raconté avoir testé un PC à écran tactile certifié IP65 dans un environnement soumis à des lavages fréquents ; l'appareil aurait tenu environ une semaine avant d'être endommagé par les produits de nettoyage, alors même qu'il était installé derrière une plaque en plexiglas. D'autres ingénieurs participant à la discussion ont préconisé une protection plus efficace contre les lavages et de meilleures pratiques d'installation.
La leçon à retenir n'est pas que “ l'indice IP65 est mauvais ”.”
La leçon à retenir est la suivante : La notation doit correspondre à l'exposition réelle.
Les gouttelettes d'eau, le lavage à haute pression, la poussière conductrice, le brouillard huileux, la chaleur ambiante, la poussière présente à l'intérieur des usines, l'humidité et les intempéries extérieures constituent autant de problèmes distincts.
Je préfère donc approuver un boîtier doté d'une stratégie de protection adaptée, d'un comportement thermique vérifié, d'un système de filtration facile à entretenir et d'un accès pratique pour la maintenance, plutôt que de surdimensionner les caractéristiques techniques simplement parce que cela fait bonne impression dans un appel d'offres.
L'homologation CAO ne vaut pas homologation de production.
Cette distinction est importante.
Une fois la première maquette réalisée, le projet doit faire l'objet d'une analyse technique sous différents angles.
Est-ce que chaque carte mère, bloc d'alimentation, périphérique de stockage, carte d'extension, système de refroidissement et connecteur sélectionné s'adapte physiquement ?
Est-ce que quelqu'un est vraiment capable de le construire ?
Il y a une différence.
Si la carte mère empêche d'accéder à une vis du bloc d'alimentation qui doit être installée en premier, les composants s'adaptent techniquement, mais le processus d'assemblage échoue.
Les installateurs peuvent-ils accéder aux trous de fixation tout en soutenant le châssis ?
Le boîtier peut-il être monté avant l'installation de l'ordinateur interne ?
Peut-on raccorder les câbles après le montage ?
L'air d'admission parvient-il jusqu'aux composants qui en ont besoin, ou suit-il le chemin de moindre résistance en contournant les zones chaudes ?
Est-il possible d'effectuer l'entretien des filtres, des réservoirs, des ventilateurs et des composants sujets à des pannes courantes sans devoir démonter la moitié de la machine ?
La conception peut-elle être pliée, soudée, poinçonnée, revêtue, assemblée et inspectée à plusieurs reprises sans que chaque pièce ne devienne un prototype assemblé à la main ?
C'est à cette étape que se produisent de nombreux “ petits ” changements.
Les petites modifications ne coûtent pas cher aujourd’hui.
Elles deviennent douloureuses au-delà de 500 unités.
Une bonne évaluation de prototype n'est pas une séance photo de produit.
On veut dénicher tout ce qui est agaçant.
Nous voulons constater qu'un connecteur est difficile d'accès.
Nous voulons observer qu'un câble frotte contre une arête.
Nous tenons à signaler que le retrait du couvercle du filtre prend trop de temps.
Nous souhaitons récupérer un câble de ventilateur qui pend dans le flux d'air.
Nous voulons que le support de fixation se déforme dès maintenant, et non une fois sur le site du client.
Les découvertes sans intérêt permettent de faire des économies.
Pour les projets nécessitant davantage d'extensions, un châssis à six emplacements peut offrir de la place pour des cartes PCIe et des interfaces supplémentaires, tandis qu'un modèle mural plus compact à deux emplacements peut s'avérer plus adapté lorsque l'encombrement et la simplicité sont des critères prioritaires. iSTONECASE propose actuellement à la fois des plateformes murales compactes et des versions plus spacieuses, plutôt que de considérer les PC industriels muraux comme un format unique et figé.
Cette même discipline d'ingénierie apparaît également dans notre article connexe Étude de cas sur les PC industriels, où l'architecture complète du système — alimentation, refroidissement, cartes, câblage, structure et accès pour la maintenance — est prise en compte avant que les dimensions du boîtier ne soient définitivement fixées.
Une charge de travail différente.
Une erreur à ne pas reproduire.
Concevoir le boîtier avant d’avoir compris le système.
Lorsque la conception est enfin prête pour la production, la principale amélioration n'est généralement pas d'ordre visuel.
Il s'agit d'une réduction de l'incertitude.
Le projet initial stipule :
“ PC industriel à six emplacements, à fixation murale. ”
La fiche technique indique :
C'est un tout autre niveau d'information.
Et c'est ce qui permet d'assurer la répétition de la production.
N'envoyez pas ceci :
Je recherche un boîtier pour PC industriel. Merci de m'envoyer un devis.
Envoyez plutôt ceci :
Le fournisseur a désormais un projet à mettre au point.
Cela fait passer la discussion de “ Quelle boîte pouvez-vous nous vendre ? ” à “ De quel système avons-nous besoin pour fabriquer nos produits ? ”
La leçon la plus importante ne concernait pas la tôle.
Il s'agissait des interfaces.
Interfaces matérielles.
Interfaces thermiques.
Interfaces mécaniques.
Interfaces humaines.
Un ordinateur industriel fixé au mur se trouve au croisement de ces quatre éléments.
Si le boîtier est un peu trop petit, le câblage devient un véritable casse-tête. Si l'entrée d'air est mal placée, le filtre devient un goulot d'étranglement thermique. Si le SSD est caché derrière trois modules, une réparation qui devrait prendre cinq minutes en prendra une heure. Si l'on économise sur les matériaux de la structure de fixation, l'ensemble de l'ordinateur donne une impression d'instabilité.
Aucun de ces échecs ne semble dramatique dans un tableur.
C'est pourquoi les acheteurs expérimentés des équipementiers consacrent autant de temps à l'examen technique avant de valider la production en série.
Le châssis industriel à fixation murale ne correspond pas au boîtier qui entoure l'ordinateur.
Cela fait partie de l'ordinateur.
Un PC industriel à fixation murale est un ordinateur industriel conçu pour être fixé directement à un mur, au châssis d'une machine, à la structure d'une armoire ou à toute autre surface verticale similaire.
Contrairement à un PC de bureau classique, son boîtier, ses supports de fixation, la circulation de l'air, les sorties de câbles, la prise en charge des extensions et l'accès pour la maintenance doivent être conçus en fonction d'une installation verticale et de conditions d'exploitation industrielles.
Un PC mural permet de gagner de la place dans les baies et au sol, tout en rapprochant le matériel informatique des équipements qu'il dessert.
Cette solution peut s'avérer particulièrement adaptée aux applications d'automatisation, de vision industrielle, de sécurité, d'informatique en périphérie, d'équipements de test et de contrôle industriel, lorsque l'utilisation d'un rack classique de 19 pouces n'est pas possible ou n'est pas nécessaire.
Vérifiez les dimensions de la carte mère, les cartes PCIe, le bloc d'alimentation, les périphériques de stockage, le dissipateur du processeur, la circulation de l'air, la température ambiante, les câbles, le système de fixation, l'exposition à la poussière et l'accès pour l'entretien.
Ne choisissez pas le boîtier en vous basant uniquement sur le format de la carte mère. C'est l'ensemble du système, y compris les connecteurs et les câbles, qui détermine l'espace réellement nécessaire.
Prévoyez le nombre de cartes d'extension requis par l'architecture actuelle, en tenant compte d'une capacité future réaliste.
Les systèmes de contrôle compacts peuvent se contenter de deux emplacements, tandis que la vision industrielle, les communications, l'acquisition de données, la sécurité ou les systèmes industriels spécialisés peuvent nécessiter quatre, six ou sept emplacements d'extension.
Non. Un plus grand nombre de ventilateurs ne garantit pas un meilleur refroidissement.
L'efficacité réelle du refroidissement dépend de la direction du flux d'air, de la surface d'entrée et de sortie, des filtres, de la résistance interne, de la capacité de pression des ventilateurs, de l'obstruction causée par les câbles, de l'emplacement des composants et de la température ambiante. Un système mal conçu peut comporter plusieurs ventilateurs et présenter malgré tout des points chauds.
Utilisez des filtres lorsque la contamination atmosphérique présente un risque réel et que la ventilation filtrée est compatible avec la conception thermique.
Les filtres permettent de protéger le matériel interne, mais ils limitent également la circulation de l'air et nécessitent un entretien. Le boîtier doit faciliter l'inspection et le remplacement des filtres, de manière à ce que les techniciens s'en chargent effectivement.
Non. Une note adéquate vaut mieux que la note la plus élevée.
La protection contre les agressions extérieures doit être adaptée aux conditions réelles d'exposition, tout en permettant au système de dissiper la chaleur. La poussière, l'exposition occasionnelle à l'eau, les intempéries et le nettoyage à haute pression nécessitent des stratégies de protection différentes.
Fournir les plans des composants, les dimensions de l'enceinte, les cartes d'extension, l'architecture d'alimentation, les objectifs en matière de refroidissement, les E/S, les spécifications relatives au câblage, la méthode de montage, l'environnement d'exploitation, les besoins en matière de maintenance, le volume, le marché cible et les objectifs commerciaux.
Des données d'entrée plus complètes permettent de réduire les cycles de refonte et rendent l'évaluation des prototypes bien plus utile.
Oui. Il convient de réaliser un prototype avant la production en série dès lors que le boîtier est personnalisé.
Le prototype doit permettre de vérifier l'ajustement des composants, la séquence d'assemblage, le montage, la circulation de l'air, le cheminement des câbles, l'accès aux filtres, la facilité d'entretien, l'alignement des panneaux, le comportement structurel et la faisabilité de la fabrication — et pas seulement l'aspect esthétique.
Concevoir le boîtier avant que l'architecture complète du système ne soit définie.
Le simple tracé d'une carte mère ne suffit pas. Les cartes d'extension, les câbles d'alimentation, les dispositifs de stockage, le refroidissement, l'accès aux connecteurs, l'orientation de montage, les procédures d'entretien et l'environnement d'exploitation sont autant de facteurs qui influencent la géométrie finale du châssis.
Mark Lee est le fondateur d'ISTONECASE et possède 20 ans d'expérience dans le secteur des châssis de serveurs. Il est spécialisé dans les solutions OEM/ODM pour les châssis GPU et IA, les châssis montés en rack, industriels, muraux, NAS, Mini-ITX et à nœuds multiples. Son expertise permet de mener à bien des projets matériels sur mesure destinés aux centres de données, au calcul IA, au stockage d’entreprise, à l’edge computing, aux réseaux et aux applications industrielles.
Commentaires
