GPU固定ブラケットがシステムの安定性をどのように向上させるか

主なポイント

• A GPU固定ブラケット 目に見えるたわみを補正するだけではありません。重いグラフィックカードとシャーシの間に、さらなる機械的荷重経路を作り出します。.
• 最新のGPUは2kgを超えることもあります。MSIは、同社の「GeForce RTX 5090 Gaming Trio OC」の重量を 2,119 g、全長359 mm, 、そのため、サポートされていないレバレッジは、実際の設計上の課題となっている。.
• 適切なサポートを行うことで、取り扱い時のカードの不必要な動き、曲げ荷重、コネクタへの応力、および振動を軽減することができます。.
• ブラケットの取り付け位置は重要です。ASUSでは、たわみや垂れ下がりを最小限に抑えるため、重量のあるGPUは重心の近くで支えることを推奨しています。.
• 輸送となると、問題は全く別物になります。デルは、輸送中にグラフィックカードやPCIeソケットを保護するために、専用の機械的保護措置を講じています。.
• システムインテグレーターやシャーシの購入者にとっては、GPUの固定方法は、GPUの寸法、PCIeの配置、冷却、配線、パッケージングと併せて明記されるべきであり、後付けで追加されるべきものではない。.

高性能GPUがゲームのルールを一変させた。.

10年前は、多くのグラフィックスカードがシステム内に水平に設置でき、背面拡張ブラケットをネジで固定する以外には、これといった議論もほとんどありませんでした。しかし今日では、ハイエンドのアクセラレータは、長くて厚みがあり、冷却装置が大型で、かつ重量も重いため、その機械的挙動については、気流や電力供給と同様に、設計上の細心の注意を払う必要があります。.

そこで、その GPU固定ブラケット 重要になってきます。.

一見、単純そうに見えます。時には、単なるスチール製のクロスメンバー、調整可能なサポート、カードガイド、エンドストップ、あるいは補強された取り付け構造に過ぎないこともあります。しかし、この小さな部品によって、GPUの重量のうちどれだけがマザーボードによって支えられているか、輸送中にカードがどれだけ自由に動くか、そして繰り返し取り扱った後もシステムの機械的整合性が保たれるかどうかが決まるのです。.

愛好家向けのPCの場合、GPUの垂れ下がりが目につくと、気になってしまうかもしれません。.

数百台のシステムを出荷するOEMの場合？

別の問題です。.

なぜGPUの重量が機械設計上の課題となったのか

現在発売されているフラッグシップカードの一つを考えてみましょう。.

によると MSIのGeForce RTX 5090 Gaming Trio OCに関する公式仕様 (新しいタブで開きます), 、カードのサイズは 359 × 149 × 70 mm、重量は2,119 g. また、大型のマルチスロット冷却アセンブリも採用している。.

その2.1 kgの質量は、PCIeコネクタの真上には位置していません。.

その多くは外側へと広がっている。.

カードの質量が取り付けポイントから遠くに広がるほど、アセンブリがPCIeインターフェース、PCB、背面取り付けブラケット、および周囲の筐体構造に及ぼすてこ作用は大きくなります。.

これは基本的な仕組みです。.

GPUは、PCIeエッジコネクタを介して電気的に接続され、背面の拡張スロットに機械的に固定される場合がありますが、それらの固定点だけでは、あらゆる大型カードの形状に対して自動的に理想的な支持が得られるわけではありません。.

したがって、シャーシについては、もう一つの疑問に答えなければならない：

GPUの重さは、実際にはどこに行くのでしょうか？

優れたデザイン グラフィックカード用サポートブラケット これにより、エンジニアは、その荷重を筐体へと伝達するための別の接点――あるいは複数の接点――を得ることになる。.

それによって、機械的な仕組みが変わります。.

GPUリテンションブラケットは、実際にはどのような役割を果たしているのでしょうか？

A GPU用サポートブラケット グラフィックカードを固定または支えることで、その重量や動きがマザーボードのPCIeスロットや背面I/O取り付け部だけで支えられることにならないようにする。.

シャーシによっては、次のような動作をする場合があります：

• GPUの反対側を支える；;
• カードを縦向きまたは横向きに持ってください；;
• サーバーシャーシ内に複数のカードを配置する；;
• 上昇または下降の動きを防ぐ；;
• 左右の揺れを抑える；;
• 輸送中にさらなる固定を行う；;
• カード間の間隔を維持する；;
• ライザーやマザーボードのスロットに合わせてカードを位置合わせしてください；;
• 重量のあるヒートシンクアセンブリが、制御不能なてこのように作用するのを防ぐ。.

具体的な設計は、コンシューマー向けタワー型PC、ワークステーション、産業用PC、GPUサーバーの間で大きく異なります。.

その原則はそうではありません。.

質量がシステムを支配してしまう前に、その質量を制御せよ。.

保持力が機械的荷重経路に与える影響

長い金属の棒を、片方の端だけで支えているところを想像してみてください。.

短いバーなら簡単です。.

長さを伸ばして重くすると、支えのない端が急に下がろうとします。反対側の端でのわずかな動きが、手元へと力を伝えます。.

水平配置のGPUも同様の挙動を示します。.

二次的な支持がない場合、カードの機械的荷重の多くは、最終的には比較的少数の接合部を通じて受け止められなければならない。.

適切な位置に支持点を追加すると、荷重経路が変わります。.

ブラケットだけでは、あらゆる機械的荷重を魔法のように取り除くことはできません。.

そうあるべきではない。.

その目的は、そうした負荷を意図的に管理することにあります。.

GPU固定ブラケットは、カードのどこに接触させるべきでしょうか？

物件の立地は、多くの購入者が思っている以上に重要です。.

ASUSの現在のグラフィックスカード用ホルダーに関するガイダンスによると、グラフィックスカードが大型化・重量化するにつれて、ホルダーは補強効果を高め、カード自体の重量によるたわみや曲がりを防ぐのに役立ちます。ASUSでは、サポートポイントをカードの右上付近、その 重心, 、そして、ホルダーがヒートシンク筐体の頑丈な部分に確実に接触するようにします。. ASUSはここでインストール手順について説明しています (新しいタブで開きます).

その提言は、見過ごされがちな点を浮き彫りにしている。.

単に括弧を付けるだけでは不十分です。.

支点を間違った位置に設置すると、依然として長い無支持スパンが残ってしまう可能性があります。強度の低いプラスチック製のカバーに圧力がかかると、支点自体が意図しない変形を引き起こす恐れがあります。ブラケットの調整が困難だと、組み立て担当者が不均一な位置に設置してしまう可能性があります。.

接点を設計する必要があります。.

当てられなかった。.

について GPUのサグ防止 カスタムシャーシでは、エンジニアは機械的なレイアウトを確定する前に、カードの寸法、質量分布、ヒートシンクの構造、マザーボードの位置、ライザーの構成、利用可能な取り付け面、およびメンテナンス用のスペースを確認する必要があります。.

少数派の見解：補強されたPCIeスロットは解決策ではない

この業界ではあまり受け入れられない意見ですが、こうです：

補強されたPCIeスロットがあっても、GPUを適切にサポートする必要性がなくなるわけではありません。.

補強は役に立ちます。.

それは魔法なんかじゃない。.

より頑丈なスロットであれば、マザーボードのコネクタ周辺の機械的状態は改善されるかもしれませんが、300ミリメートルを超えるグラフィックカードの残りの部分が無重力を得るわけではありません。カードの反対側の端が動くのを自動的に防ぐわけでもありません。激しい輸送時の衝撃からヒートシンクを保護するわけでもありません。 そして、もちろん、シャーシの荷重伝達経路を再設計するものでもありません。.

依然として多くの建築業者が、垂れ止め装置を単なる装飾的な金具と見なしている。.

GPUだけで十分。.

私はそうは思いません。.

もっと適切な問いは、次のようなものではない：

“「このGPUは、このPCIeスロットに装着できますか？」”

それは：

“「設置時、長年の運用中、保守作業中、ラックの移動時、および輸送中に、積荷はどこへ運ばれるのでしょうか？」”

その問いは、エンジニアにアセンブリ全体について考えることを迫る。.

安い GPU用垂れ防止ブラケット 空きスペースがあればどこにでも設置すれば外観は向上するかもしれませんが、外観は技術的な目的ではありません。重要なのは、安定した位置決め、再現性のある組み立て、制御された荷重、冷却のためのクリアランス、そして安全なメンテナンスへのアクセスです。.

出荷段階こそ、GPU保持設計の脆弱性が露呈する場面だ

静的動作は、その一部に過ぎません。.

海運はもっと過酷なこともある。.

据え置き型ワークステーションの中に静かに収まっている2kgのGPUには、ある種の負荷がかかります。一方、段ボール箱に入れられたその同じGPUが、傾けられたり、落下したり、物流センター内を転がされたり、トラックに積み込まれたり、荷降ろしされたり、さらに移動されたりすると、まったく異なる機械的環境にさらされることになります。.

デルの現行の「Alienware Area-51」に関する資料では、この点が異例なほど明確に説明されています。.

デルによると、搭載されているGPUによっては、システムには 輸送中にグラフィックカードとマザーボード上のPCIeソケットの両方が損傷するのを防ぐように設計されたミッドホルダー. デル社はまた、RTX 5090を搭載したシステムでは、特別に設計されたエクステンダーが使用されており、これによりさらなるサポートと安定性が確保されていると指摘している。. Dellは、こちらのページでこのシステムについて解説しています (新しいタブで開きます).

それは注目に値する。.

ある大手OEMメーカーは、製品写真でGPUが斜めに見えてしまうという理由で、機械的な固定装置を追加していない。.

これは輸送リスクへの対応です。.

ある「輸送中の破損」に関するスレッドが、今でも頭から離れない

最近、PC自作に関する公開フォーラムを閲覧していたところ、システムインテグレーターなら誰しも不安を覚えるような、輸送中の破損事例に出くわしました。.

このシステムにはRTX 3080が搭載されていました。.

所有者によると、輸送の後、その PCIeスロットが曲がって破損しており、GPUのPCIeコネクタにはひどい傷があり、PCBが曲がっており、マザーボードからコンデンサが外れていた. 。その後、オーナーは、たるみ防止用のブラケットまでもが曲がっていたと付け加えた。原文はこちらで読むことができます Redditの「輸送時の損傷」に関する議論はこちら (新しいタブで開きます).

そのスレッドは単なる体験談に過ぎません。実験室での厳密な検証による証拠ではなく、公表された故障率に関する研究として扱うべきではありません。.

とはいえ、そこから得られる工学的な教訓は見逃すことはできない。.

このシステムは、単にGPUが醜く垂れ下がっていただけではありませんでした。損傷には、いくつかの機械的な接合部が関与していました。.

だからこそ、私はもはや「リテンション」を些細な付随的な議論とは見なしていない。.

シャーシ内にすでに組み込まれた重量のあるGPUを出荷する場合、機械的な固定は梱包およびシステム設計の一部となります。.

マルチGPUシステムでは、GPUの定着率がさらに重要になる

重いカードが1枚なら、何とか対処できる。.

それでは、4つを取り付けましょう。.

あるいは8。.

GPUおよびAIサーバーは、カードの配置が単なる外観上の問題にとどまらないため、さらなる複雑さを生じさせます。シャーシでは、GPUの間隔を以下の要素と調整する必要がある場合があります：

• 高圧気流；;
• ファンウォール；;
• ライザーカード；;
• 電源ケーブル；;
• ネットワークアダプタ；;
• マザーボードのコネクタ；;
• 隣接するGPU；;
• サービスへのアクセス；;
• ラックの奥行きの制限。.

当サイト独自の GPUサーバーアプリケーションガイド シャーシの総合評価の一環として、GPUの重量、サポートブラケット、カード間の間隔、PCIeのトポロジー、エアフロー、および電源を特定する。.

これが正しい考え方です。.

リテンションシステムは、熱設計や電気設計のアーキテクチャとは切り離して設計することはできません。.

送風機の吸気口の真前に補強棒を設置すると、ある問題を解決できる一方で、別の問題を引き起こしてしまう可能性があります。.

障害が発生したGPUの取り外し経路を遮断すると、サービス所要時間が長くなります。.

大電流の電源ケーブルを、調整可能なブラケットに必要なスペースと同じ場所に配線すると、組み立ての際に技術者がその場しのぎの対応を余儀なくされる可能性があります。.

そんなこと、決してうまくいくことはない。.

GPUの定着を図る4つの一般的なアプローチ

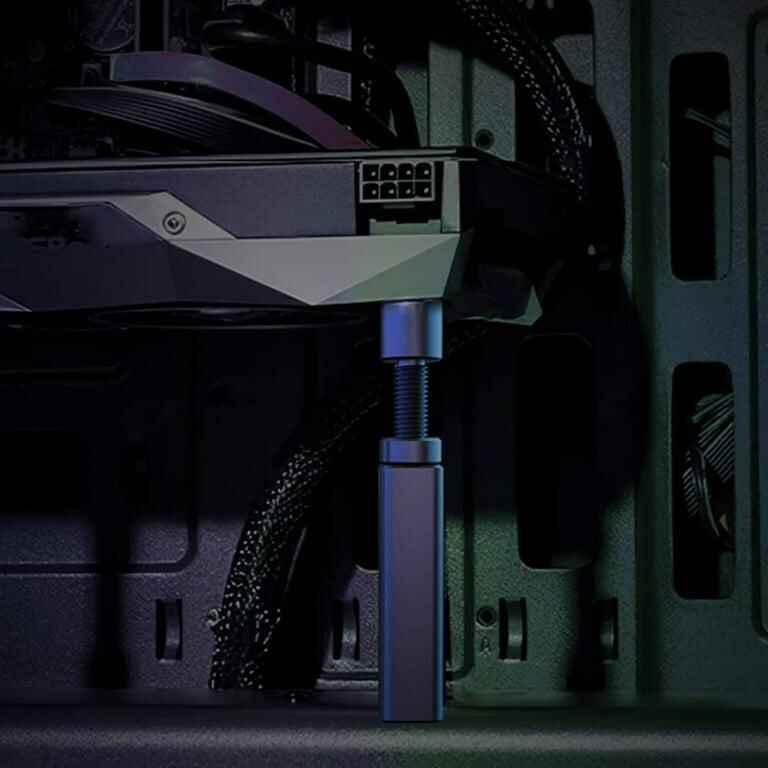

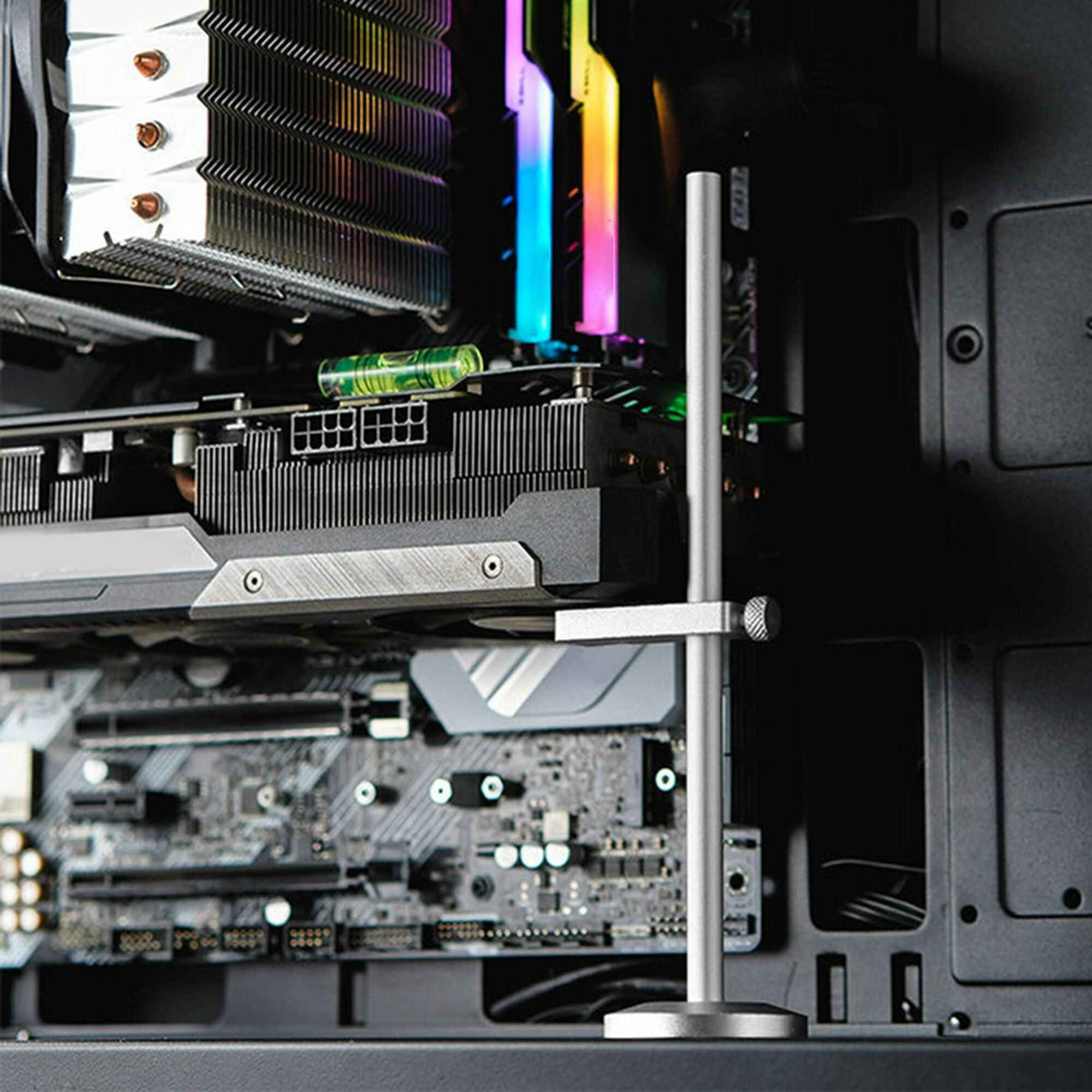

1. 端部支持ブラケット

これらは、水平に設置されたグラフィックカードの遠端を支えるものです。.

カードの寸法が予測可能な場合、これらはシンプルかつ効果的です。調整可能なタイプであれば、複数のGPUモデルに対応できますが、調整範囲と固定機構は安定している必要があります。.

2. シャーシのクロスバー

水平または垂直の構造部材が筐体の一部をまたぎ、1枚または複数のカードを支えています。.

このアプローチは、シャーシメーカーが内部アーキテクチャを制御するワークステーション、産業用、およびマルチGPUの設計において理にかなっています。.

適切に設計されたクロスバーは、ケーブル配線やカード配置の機能も備えることができます。.

3. 個別カードガイドまたはリテーナー

これらは各GPUを個別に特定します。.

これらは、複数のPCIeカードが並列に配置され、間隔を一定に保つ必要がある場合に特に役立ちます。.

習慣 PCIeカード固定ブラケット 汎用アクセサリーとして後から追加するのではなく、OEM/ODMのシャーシに組み込むことができます。.

4. 輸送に関する制限事項

機械の稼働中は、これらが取り付けられたままにならない場合があります。.

その目的は単純明快です。システムが輸送中に、高価な部品が動かないようにすることです。.

取り外し可能な補強材、成形された詰め物、内部発泡材システム、あるいは一時的な固定構造などは、製品や輸送方法に応じて、いずれも重要な役割を果たすことがあります。.

「動作サポート」と「出荷時の固定」を混同しないでください。1つのブラケットで両方の役割を果たす場合もありますが、それは推測するのではなく、確認する必要があります。.

エンジニアはGPU固定システムを設計する際、どのような仕様を定めるべきか？

シャーシのサプライヤーにGPUの型番を送って、「対応を追加してください」と書き送ってはいけません。“

それはあまりにも曖昧です。.

彼らに技術的な助言を与えてください。.

GPUの寸法

長さ、高さ、厚さ、コネクタの位置、背面ブラケットの寸法、および突出部がある場合はその詳細を明記してください。.

物理的な適合性は、実際の量産用GPUまたは承認済みの機械図面と照らし合わせて確認する必要があります。.

GPUの重み

これは重要なことです。.

外形寸法が類似している2枚のカードであっても、搭載されているクーラーの構成や重量配分が大きく異なる場合があります。.

承認されたすべてのGPUオプションの質量を記録してください。.

重心

この情報が入手できる場合は、それを活用してください。.

そうでない場合は、エンジニアは代表的なハードウェアと機械的試験を用いて、サポートを設置すべき箇所を評価することができます。.

GPUの数

1枚のカードを見つけることと、8枚のカードを見つけることは同じではありません。.

マルチGPUシステムでは、8つの独立した民生用スタイルの小道具よりも、共有のサポート構造を採用した方が効果的である可能性があります。.

シャーシの向き

タワー？

ラックマウント？

壁掛け？

垂直配置のGPU？

水平配置のGPU？

重力の作用は同じですが、構造上の荷重伝達経路は異なります。.

冷却建築

ブラケットは、ファンの吸気口を塞いだり、エアシュラウドの動作を妨げたり、水冷チューブを塞いだり、高温になるアクセラレータの周囲にデッドゾーンを作ったりしてはなりません。.

電源ケーブルの配線経路

現在の高性能GPUでは、コネクタや配線の曲がりに対する十分な余裕が必要となる場合があります。.

保持構造によって、必要なケーブル経路が損なわれないようにしてください。.

サービス手順

技術者はどのようにしてGPUを取り外すのですか？

1本のブラケットのネジに手を伸ばすためにシャーシの半分を分解しなければならないようなメンテナンスが必要になるなら、その設計は再検討が必要だ。.

輸送方法

これはスキップします。.

GPUは組み込み状態で出荷されますか？

このシステムは、宅配便、パレット輸送、航空貨物、それとも専用ラック輸送のいずれで輸送されるのでしょうか？

インテグレーターは出荷前にGPUを取り外してくれますか？

それらの回答は、抑制戦略に影響を与えます。.

シャーシのプロトタイプ製作時に購入者が確認すべき点

CADは必須です。.

プロトタイプの方が良い。.

承認済みのGPUのうち、最も重く、最も長いものを装着します。実際の電源ケーブルを接続します。隣接するカードを取り付けます。サイドパネルを取り付けます。冷却のためのクリアランスを確認します。.

それなら、よく見てみてください。.

カードに目に見えるたわみがありますか？

そのブラケットは、構造的に適切な面に接触していますか？

ブラケットは緩むことがありますか？

カードは横方向に動くことができますか？

組み立て公差の余裕はありますか？

技術者は、無理に力を入れずにGPUを取り外して再取り付けすることはできますか？

整備後、カードは元の位置に戻りますか？

このサポートは空気の流れを妨げますか？

プロトタイプ作成段階では、こうしたチェックにかかる費用はそれほど高くありません。.

金型製作、生産、包装の承認、出荷を経て、コストが高くなってしまいます。.

専用の設備を必要とするプロジェクトについては、 PCケース用GPUサポートブラケット, 、ブラケットの形状については、シャーシの奥行き、マザーボードのフォーマット、PCIeスロット、GPUの枚数、冷却機器、およびラックの制約条件と併せて検討する必要があります。.

GPUの定着に関するよくある間違い

たるみを唯一の故障モードとして扱う

目に見えるたるみは、写真に収めやすい。.

動きは見えにくい。.

カードは見た目はまっすぐに見えても、輸送や取り扱いにおいて横方向の固定が不十分な場合があります。.

GPUの脆弱な部分を補強する

ファンシュラウドのすべての部分が荷重に耐えられるとは限らないので、そのように想定してはいけません。.

支持部は、機械的に適切な支持面と接触している必要があります。.

公差を考慮せずにブラケットを硬くしすぎる

アセンブリに対して過度な制約をかけてしまうということがあります。.

GPUの寸法、マザーボードの位置、板金の公差、およびブラケットの製造公差は、すべて異なります。.

調整が一切不要な設計では、組み立て時の力を軽減するどころか、かえって生じさせてしまう可能性があります。.

電源コネクタの取り外し忘れ

こういうことは、本来あるべき頻度よりも頻繁に起こっている。.

機械チームは、見事な保持構造を作り上げます。.

すると、ビルドチームは、GPUの電源ケーブルを通す場所がないことに気づいた。.

サービスの利用を忘れてしまう

一度取り付けたものは、いずれは外さなければならない。.

それに応じて設計してください。.

「1つの汎用ブラケットですべてのGPUに対応できる」と仮定して

“「フルハイトGPU」は、完全な機械的仕様ではありません。.

カードの全長、厚さ、シュラウドの形状、クーラーの形状、PCBの設計、およびコネクタの位置はさまざまです。.

承認済みのハードウェアの正確な仕様を確認してください。.

すべてのGPUに固定ブラケットは必要なのでしょうか？

いいえ。.

小型で軽量のカードの場合、通常のPCIeおよびシャーシへの取り付け構成以外に、追加の支持構造を必要としない場合があります。.

いくつかの要因が強まるにつれて、その必要性は高まっています：

• カードの重量；;
• カードの長さ；;
• クーラーの質量；;
• サポートされていないスパン；;
• GPUの数；;
• システムの可動性；;
• 交通機関への曝露；;
• 振動；;
• マザーボードの向き；;
• 製品の予想寿命。.

その決定はアプリケーション側で行うべきです。.

ファッションとは関係ない。.

B2Bのバイヤーにとって、顧客維持は見積依頼（RFQ）の一部であるべきだ

ワークステーション、産業用PC、AIサーバー、またはカスタムGPUシャーシをご検討の際は、見積依頼書（RFQ）にGPUの機械的サポートを追加してください。.

質問：

• どのGPUモデルが機械的検証済みですか？
• 対応しているカードの最大重量はどれくらいですか？
• 各GPUはどこに固定されていますか？
• このブラケットは調整可能ですか？
• どのような許容範囲に対応していますか？
• 冷却の妨げにはなりますか？
• 主要なアセンブリを取り外さずに、GPUの修理は可能ですか？
• このシステムでは、一時的な出荷制限が必要ですか？
• サプライヤーは、御社の実際のGPUを使ってテストを行うことは可能ですか？
• 保持部の設計はカスタマイズ可能ですか？

こうした質問は、シャーシに「8つのPCIeスロット」があるかどうかを尋ねるよりも、はるかに多くのことを明らかにしてくれます。“

スロットとは容量のことです。.

定着とは、統合のことである。.

小さなブラケットが、はるかに大きな投資を守ります

GPU固定ブラケットが、システムの中で最も高価な部品になることはめったにありません。.

だからこそ、それを無視するのはまったく理にかなっていないのです。.

現在、ハイエンドGPUは、長いPCIeアセンブリに集約された、かなりの質量、放熱ハードウェア、電源供給、およびコストを特徴としています。こうしたカードがOEMワークステーション、AIサーバー、産業用システムに搭載されたり、組み立て済みマシンとして出荷されたりする場合、その機械的サポートには綿密な設計が求められます。.

最適な保持ソリューションは、必ずしも最も厚いブラケットであるとは限りません。.

これは、適切な場所に支持を設け、製造公差に対応し、冷却性と保守性を確保しつつ、新たな問題を引き起こすことなく荷重をシャーシに伝達するものです。.

小さな部品。.

大変な仕事だ。.

よくある質問

GPUリテンションブラケットとは何ですか？

A GPU固定ブラケットは、シャーシ内のグラフィックスカードをしっかりと固定し、不要な動きやたわみを抑えるための機械的な支持部品です。.

カードの端部を支えたり、横方向の動きを抑制したり、位置合わせを維持したり、取り扱いや輸送時の保護を強化したりすることができます。.

GPUサポートブラケットはシステムの安定性を高めるのでしょうか？

はい、適切に設計されていれば、GPUの動きを制御し、負荷をシャーシ全体に分散させることで、機械的な安定性を向上させることができます。.

その効果は、ブラケットの設置位置、剛性、GPUの重量、シャーシの設計、取り付け公差、およびシステムが耐える必要のある動きの種類によって異なります。.

GPUの垂れ防止ブラケットは、PCIeスロットを保護しますか？

これにより、本来ならGPUの主要な取り付けポイントを通じてのみ伝達されるはずの荷重を軽減できますが、PCIeスロットの保護は保証されません。.

システムの安定性は、マザーボード、筐体、GPUブラケット、カードの構造、梱包、輸送条件など、機械設計のあらゆる要素に左右されます。.

GPUサポートブラケットはどこに取り付けるべきですか？

支持部は、原則としてカードの機械的強度が十分な部分の下に配置し、支持されていない部分の荷重を軽減するように位置を調整する必要があります。.

ASUSは、ホルダーを単に都合の良い場所に設置するのではなく、カードの重心の近くに配置し、ヒートシンクのハウジングに接触させることを推奨しています。.

発送にはGPU固定ブラケットは必要ですか？

完成品システムに組み込まれた高重量のGPUについては、システムやパッケージ設計によっては、追加の固定措置が必要になる場合があります。.

例えば、デル社は、輸送中にグラフィックカードとマザーボードのPCIeソケットの両方を保護することを目的とした専用のミッドホルダーについて、資料で説明しています。.

高性能なGPUには、補強されたPCIeスロットで十分でしょうか？

必ずしもそうとは限りません。補強されたPCIeスロットは、取り付けシステムの一部を強化するものの、長くて重いグラフィックカードにかかるあらゆる荷重を制御できるわけではありません。.

大型のGPUについては、サポート対象外の範囲に近い部分での追加サポートや、その他の筐体レベルでの固定措置によって、依然としてメリットが得られる可能性があります。.

マルチGPUサーバーでは、GPUの保持設定をカスタマイズすべきでしょうか？

多くの場合、そうです。マルチGPUシステムでは、カード間の間隔、気流、電源ケーブルの配線、保守性、および機械的な配置について、より厳しい要件が課されます。.

複数のアクセラレータを一貫性を持って取り付ける必要がある場合、個々の民生用ブラケットよりも、シャーシレベルの固定構造の方が適している場合があります。.
