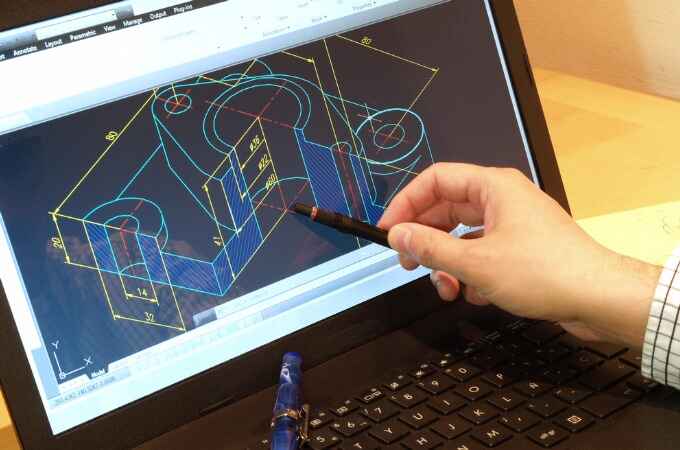

يبدو النموذج CAD مكتملًا.
قد يكون ذلك خطيرًا.
إن تجميع ملف STEP نظيفًا، ومكونات مُحاذاة بشكل جميل، وانحناءات مُصمَّمة بشكل صحيح، ورسمًا مليئًا بالأبعاد، كل ذلك قد يعطي انطباعًا بأن معظم العمل الهندسي قد انتهى بالفعل. لكن في حالة هيكل خادم مخصص، أو غلاف صناعي، أو غلاف إلكترونيات، أو نظام مُركَّب على حامل، غالبًا ما يكون الأمر غير كذلك.
تبدأ الصعوبة عندما تلتقي الهندسة الافتراضية بالمعدن، والأدوات، والطلاءات، والكابلات، ومثبتات التثبيت، والحرارة، وعمال التجميع، ومعدات الفحص، والتباينات في الإنتاج.
توضح بيانات القطاع الأسباب التي تجعل فرق الهندسة تشعر بضغوط تدفعها إلى العمل بوتيرة أسرع. دراسة ’اتجاهات تطوير المنتجات» التي أجرتها شركة بروتولابس (يفتح في علامة تبويب جديدة) أجرت دراسة استقصائية شملت 767 مهندسًا ومصممًا، وأفادت بأن متوسط مدة عملية تطوير المنتج تبلغ حوالي 22 شهرًا. وقال 82 في المائة منهم إنهم يبحثون باستمرار عن طرق لتسريع عملية التطوير، بينما أفاد 65% بأنهم بحاجة إلى تطوير المنتجات بسرعة أكبر للبقاء في صدارة المنافسة.
السرعة مهمة.
لكن سرعة إنتاج المعدن لا تعني بالضرورة سرعة تطوير المنتج.
إذا تم تسليم النموذج الأولي بسرعة، لكنه كشف عن عشر مشكلات كان من الممكن اكتشافها خلال مراجعة هندسية مدتها 30 دقيقة، فإن ذلك لا يعني أن المشروع قد تم تسريعه. بل إن عملية التصنيع قد تم التعجيل بها فحسب.
إن سير العمل الجاد الذي يربط بين تصميم CAD والنموذج الأولي يُترجم الهدف الهندسي إلى منتج ملموس، مع التخلص التدريجي من أوجه عدم اليقين.
فيما يتعلق بمشروع هيكل مصنوع من الصفائح المعدنية، غالبًا ما يكون التسلسل كما يلي:
| المرحلة | المخرجات الرئيسية | ما الذي تحاول إثباته؟ | أعطال شائعة |
|---|---|---|---|
| المتطلبات | حزمة المدخلات الهندسية | ما يجب أن يقوم به المنتج | أجزاء مفقودة أو متطلبات متعارضة |
| الهندسة المعمارية باستخدام برنامج CAD | التصميم الميكانيكي ثلاثي الأبعاد | يمكن للمكونات أن تتواجد جنبًا إلى جنب ماديًّا | تعارض في الترخيص أو الوصول |
| مراجعة DFM | تصميم قابل للتصنيع | يمكن لعمليات التصنيع إعادة إنتاج الشكل الهندسي | منعطفات مستحيلة، ميزات باهظة الثمن |
| تصنيع النماذج الأولية | عينة مادية | تظل افتراضات التصميم بمساعدة الحاسوب (CAD) سارية خلال مرحلة التصنيع | الثني، اللحام، التشطيب، أخطاء التفاوت |
| التحقق من صحة التجميع | نموذج أولي مكتمل التجهيز | المكونات الحقيقية متوافقة ويمكن تجميعها | الكابلات والأدوات والموصلات غير متوافقة |
| التحقق من الصلاحية الوظيفية | النظام الذي تم اختباره | الهيكل، وتدفق الهواء، واستراتيجية الصيانة | ضعف حراري أو ميكانيكي |
| مراجعة التصميم | ملفات الإنتاج الخاضعة للرقابة | يتم توثيق كل تغيير يتم قبوله | دخلت النسخة القديمة مرحلة الإنتاج |
| نسخة تجريبية | دفعة صغيرة قابلة للتكرار | تعمل العملية عبر وحدات متعددة | يظهر تباين بين العينات |
| إصدار الإنتاج | حزمة التصنيع المعتمدة | يمكن للمورد إعادة إنتاج المنتج | تدهور الجودة بعد توسيع نطاق الإنتاج |
لاحظ ما الذي ينقص هذا الجدول.
“إرسال ملف STEP. صندوق الاستلام.”
هذا ليس تطويرًا للمنتج.
لا ينبغي أن يكون السؤال الأول هو: “كيف يجب أن يبدو الهيكل؟”
اسأل عما يجب أن يتسع له.

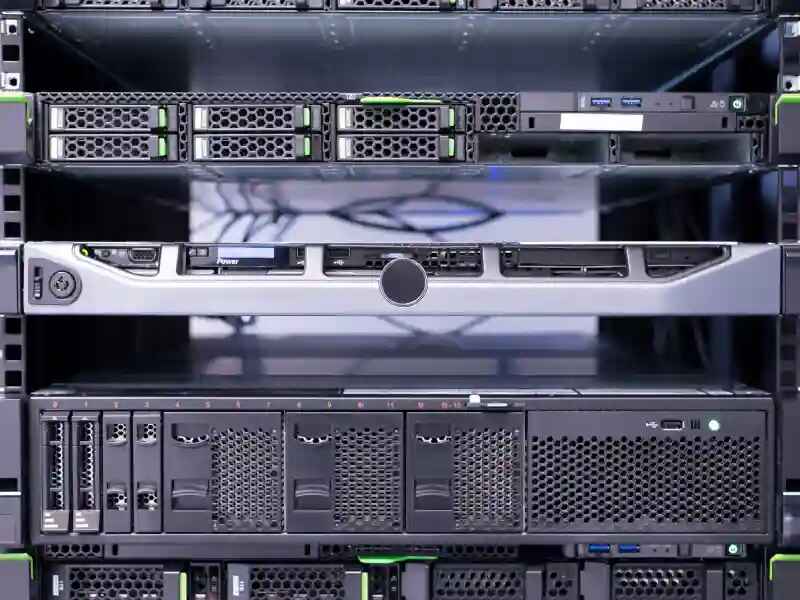

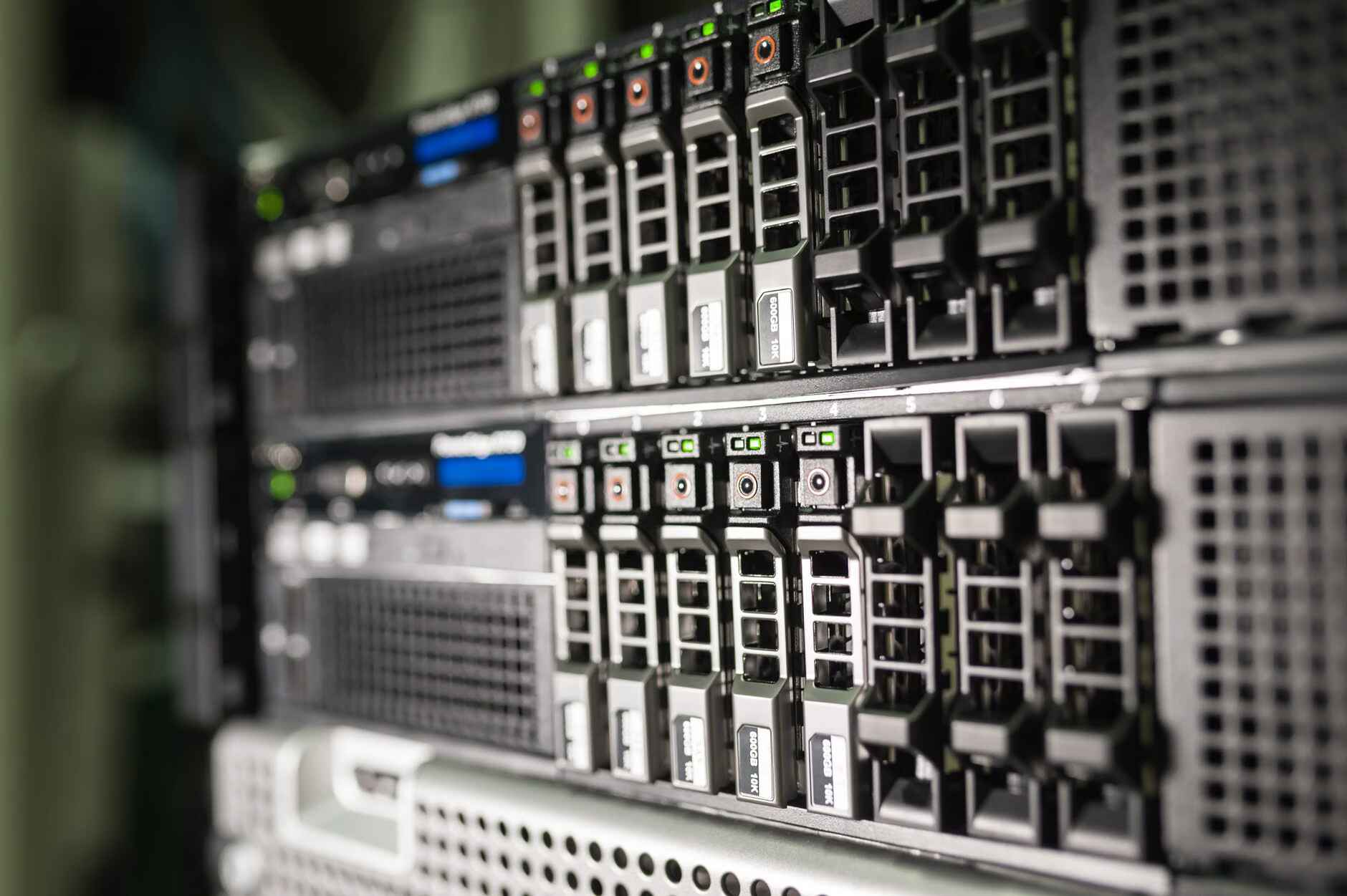

بالنسبة لمشاريع الخوادم، ووحدات التخزين، ووحدات معالجة الرسومات (GPU)، والاتصالات، وأجهزة الكمبيوتر الصناعية، والحوسبة الطرفية، وأجهزة الشبكات، قد يحتاج مهندس العلب إلى معرفة ما يلي:
وهنا تكمن أهمية الانضباط التصميم باستخدام برنامج CAD لأغراض التصنيع تبدأ في تحقيق عائد على الاستثمار. فكلما تم تحديد الهدف من التصميم بدقة أكبر قبل تثبيت الشكل الهندسي، قلّت المفاجآت المكلفة التي تظهر بعد قطع اللوح الأول.
“لا يكفي ذكر ”اللوحة الأم ATX».
كما أن عبارة “يدعم أربع وحدات معالجة رسومات” ليست صحيحة أيضًا.”
تتفوق أرقام القطع الفعلية على أسماء الفئات، لأن المكونات الحقيقية تحتوي على موصلات، ومبددات حرارية، ومخارج للكابلات، وحوامل، وتفاوتات تصنيعية، ونتوءات صغيرة غير ملائمة، وهي عناصر غالبًا ما تتجاهلها الأغلفة المبسطة في برامج التصميم بمساعدة الحاسوب (CAD).
قد يكون أحد المكونات مناسبًا من الناحية الفنية، في حين يتعذر تركيب كابل الطاقة الخاص به.
هذا يعني مع ذلك أنه لا يناسب.
هذه هي النقطة التي تلتقي فيها الرؤية الهندسية مع قوانين الفيزياء في المصنع.
فيما يتعلق بمشروع تصنيع الصفائح المعدنية، ينبغي أن تتناول عملية التصميم من أجل التصنيع (DFM) مسائل مثل:
إليكم رأيًا لا يحظى بشعبية في مجال عملنا: أن نطلب من المورد أن “تصنيع المنتج بالضبط وفقًا لما هو موجود في ملف CAD” غالبًا ما تكون طريقة غير ملائمة لتطوير نموذج أولي للإنتاج.
يبدو هذا غير صحيح؟
ليس كذلك.
قد ينتج المورد الذي يكتفي بنسخ كل نصف قطر، وتفاوت، وحافة، وموضع ثقب، وقوس بشكل أعمى منتجًا يبدو مطابقًا بصريًّا للرسم الهندسي (CAD)، مع تجاهله التام لمسألة ما إذا كانت تلك التفاصيل منطقية من حيث إمكانية تكرار الإنتاج.
النهج الأفضل هو «التحدي الخاضع للرقابة».
إذا لاحظت الشركة المصنعة وجود ثقب قريب جدًّا من منحنى، فاسأل عما إذا كان من الممكن تغيير موضعه. وإذا كان من الممكن تحويل دعامة مُشكَّلة آليًّا إلى قطعة معدنية مشكَّلة، فناقش هذا الأمر. وإذا لم يكن هناك سبب وظيفي يجعل التفاوت المسموح به ±0.05 مم، فاستفسر عن ذلك.
ولكن هناك خطًا صارمًا.
يجب ألا يقوم المصنع أبدًا بـ“تصحيح” التصميم دون إشعار أحد.
يجب توثيق أي تغيير مقترح وشرحه وخضوعه لمراقبة المراجعة والحصول على الموافقة عليه قبل البدء في التصنيع.
هذا هو التعاون.
التعديل الصامت ليس كذلك.
يحب المهندسون الدقة.
المصانع تفرض رسومًا على ذلك.
يجب أن تتزامن هاتان الحقيقتان في وقت مبكر.
قد يتطلب التفاوت الذي يؤثر على محاذاة PCIe، أو تركيب لوحة الدوائر المطبوعة (PCB)، أو ملاءمة القضبان، أو وضع الموصلات، أو واجهة التوصيل، مراقبة دقيقة للغاية.
أما الحافة المخفية التي تطفو داخل العلبة، فقد لا تكون كذلك.
قد يؤدي تطبيق تفاوتات ضيقة على كل بُعد إلى فرض عمليات فحص غير ضرورية، واستخدام أدوات تثبيت إضافية، وإبطاء عملية التشكيل، وزيادة عمليات إعادة التصنيع، وارتفاع معدلات الرفض، دون أن يؤدي ذلك إلى تحسين النظام المُجمَّع.
لا تقتصر هندسة الإنتاج على جعل كل بُعد دقيقًا قدر الإمكان.
الأمر يتعلق بالتحكم في العوامل المهمة.
ليس كل نموذج أولي يحتاج إلى نفس العملية.
يمكن طباعة نموذج أولي تقريبي للتغليف باستخدام الطباعة ثلاثية الأبعاد.
يمكن تصنيع الدعامة الهيكلية باستخدام آلات التصنيع بالتحكم الرقمي (CNC).
قد يتطلب هيكل خادم قريب من مرحلة الإنتاج عمليات القطع بالليزر، والتشكيل باستخدام مكابس الثني، وتركيب مكونات PEM، واللحام، والطحن، والطلاء، والتجميع، وذلك باستخدام عمليات قريبة من مسار التصنيع المقصود.
اليمين عملية النماذج الأولية السريعة يعتمد ذلك على ما يُفترض أن يُعلمك إياه النموذج الأولي.
فكر من منظور الأسئلة.
قد تكون عينة مبسطة كافية.
استخدم هندسة داخلية دقيقة وخصائص تثبيت فعلية.
استخدم التشطيب المقصود، وملمس الطلاء، واللون، والمثبتات الظاهرة، وفجوات الألواح، وعملية وضع العلامة التجارية.
وينبغي الآن أن تكون طريقة التصنيع مشابهة للإنتاج بدرجة كافية بحيث تُظهر العينة سلوكًا واقعيًّا للعملية.
غالبًا ما يُغفل هذا التمييز.
إن وجود نموذج أولي مصنوع من الألومنيوم بطريقة جميلة لا يثبت تلقائيًا أن النسخة اللاحقة المصنوعة من الصفائح المعدنية المثنية والملحومة ستعمل بنفس الطريقة.
| طريقة النموذج الأولي | أفضل استخدامات هذا المنتج | الميزة الرئيسية | القيد الرئيسي |
|---|---|---|---|
| الطباعة ثلاثية الأبعاد | القصة، التصميم المريح، القصة الأساسية | تكرار سريع جدًا | اختلاف القوة وسلوك التصنيع |
| التصنيع باستخدام الحاسب الآلي (CNC) | الأجزاء الدقيقة، الدعامات، الهندسة الوظيفية | دقة عالية في الأبعاد | قد لا تعكس العوامل الاقتصادية المؤثرة في عملية الإنتاج |
| القطع بالليزر + آلة ثني الصفائح | الهيكل، الألواح، الدعامات، العلب | قريب من سلوك الصفائح المعدنية في مرحلة الإنتاج | يجب فهم التباين في الانحناء |
| القوالب المرنة / التجهيزات المؤقتة | كميات تجريبية | تقييم قابلية تكرار الاختبارات دون الحاجة إلى استثمار كامل في المعدات | تكلفة الإعداد الإضافية |
| التصنيع المخصص للإنتاج | التحقق الهندسي النهائي | أقرب تمثيل لأجزاء الحجم | يلزم تخصيص مزيد من الوقت والرقابة الهندسية |
النموذج الأولي الأرخص ليس دائمًا الخيار الأرخص من حيث التكلفة في عملية التطوير.
إذا فشلت عينة من طراز $300 في الإجابة على السؤال الذي يحدد قرار الإنتاج الخاص بطراز $100,000، فإن تكلفتها تكون باهظة.
في الآونة الأخيرة، صادفتُ قصةً رواها أحد كبار مهندسي تصميم السيارات، وقد تركت أثرًا عميقًا في نفسي.
كان قد صمم مكونًا خارجيًا كبيرًا مصبوبًا بالحقن يحتوي على أكثر من مائة ضلع تقوية. وبدت رسومات التصميم بمساعدة الحاسوب (CAD) جاهزة. كما تم إجراء تحليل تدفق القالب. وتم اعتماد أدوات التصنيع.
ثم وصلت الأجزاء المقولبة الأولى.
علامات التجاويف.
الكثير منهم.
وقد زاد السماكة الفعالة للمادة في المناطق التي تلتقي فيها الأضلاع بالجدار بدرجة كافية لتسبب عيوبًا مرئية على السطح الخارجي. ولم يكن من الممكن إزالة هذه المشكلة بمجرد الصقل، كما أفادت التقارير بأن الأداة لم تكن تحتوي على كمية كافية من الفولاذ الآمن لإجراء تصحيح سهل.
وكانت النتيجة تقريبًا $100,000 لتغطية تكاليف الأدوات البديلة وتأخير إضافي مدته 16 أسبوعًا.
تتعلق هذه القصة بالقولبة بالحقن، وليس بإنتاج هياكل السيارات من الصفائح المعدنية، لكن الدرس المستفاد منها ينطبق تمامًا.
قد يكون نموذج CAD كاملاً من حيث الأبعاد، مع أنه لا يزال غير مكتمل من الناحية التصنيعية.
الكمبيوتر لا يعرف سوى ما قمت بنمذجته.
فهي لا تعرف تلقائيًا ما الذي ستفعله بها تلك العملية.
ينبغي التعامل مع النموذج الأولي الأول باعتباره عملية استجواب هندسي.
هاجمها.
لا تنظر إليها بإعجاب.
بالنسبة للهيكل المخصص، قم بتركيب اللوحة الأم الحقيقية، ووحدة معالجة الرسومات الفعلية، ومصدر الطاقة الإنتاجي، والمراوح المقصودة، وأدراج محركات الأقراص، والكابلات، واللوحة الخلفية، والقضبان، والحوامل، والمفاتيح، والموصلات، كلما توفرت هذه المكونات.
ثم اختبر التفاصيل غير السارة.
وهنا تكمن الفائدة التي تبرر تكلفة النموذج الأولي.
يكتشف أخطاء في الافتراضات في حين أن الكمية المتأثرة لا تزال واحدة.
يحدث هذا أكثر مما يرغب الموردون في الاعتراف به.
تصل الصور عبر البريد الإلكتروني.
يبدو الهيكل نظيفًا.
يقول قسم المشتريات: “تمت الموافقة”.”
ليس بهذه السرعة.
لا يمكن للصورة أن توضح لك ما إذا كانت مسافات التباعد في اللوحة قد انحرفت بمقدار 1 مم، أو ما إذا كان كابل وحدة معالجة الرسومات (GPU) يلامس الغطاء، أو ما إذا كان من الممكن الوصول إلى أحد الموصلات، أو ما إذا كانت فتحات القضبان تتوافق مع الهيكل المركب، أو ما إذا كان تسلسل التجميع يتطلب ثلاث أيدي ومفك براغي مخصص.
ينبغي تجميع النموذج الأولي للإنتاج ومراجعته باعتباره نظامًا متكاملاً.
ويزداد أهمية هذا النهج بشكل أكبر في مجال الحوسبة عالية الكثافة، حيث تطوير النماذج الأولية للإنتاج قد يتعين التحقق في آن واحد من دعم وحدة معالجة الرسومات (GPU)، وكثافة الكابلات، ومصادر الطاقة الاحتياطية، وجدران المراوح، وقيود تدفق الهواء، وأجهزة التبريد السائل، وإمكانية الوصول لأغراض الصيانة.
يمكن لواجهة واحدة أن تحرك ثلاث واجهات أخرى.
ولهذا السبب، فإن اختبار النظام بأكمله يكشف عن العيوب التي يفوتها الفحص الجزئي.
يتم تطبيق الطلاء بالمسحوق بعد عملية التشكيل.
أما عواقبها فلا.
يمكن أن تؤثر سماكة الطلاء على:
قد يتغير سلوك النموذج الأولي المصنوع من المعدن الخالص والذي تمت الموافقة على ملاءمته بعد طلاءه.
لذا، حدد الشكل النهائي الفعلي في وقت مبكر بما فيه الكفاية.
إذا كان من الضروري أن يظل السطح موصلاً للكهرباء، فحدد متطلبات التغطية.
إذا كان المظهر مهمًا، فحدد الأسطح المرئية.
إذا كان من المفترض أن تظل إحدى الملامح الملولبة خالية من أي عوائق، فاذكر ذلك.
“الطلاء بالبودرة السوداء” ليس مواصفة كاملة للتشطيب.
تتغير معظم المشاريع المخصصة بعد إنجاز النسخة المادية الأولى.
هذا أمر طبيعي.
تكشف النسخة Rev A عن وجود تداخل.
يقوم «Rev B» بتحريك موصل.
يُغير الإصدار C القوس.
يقوم القس د. بضبط جدار المروحة.
تبدأ المشاكل عندما تظهر هذه التغييرات في سلاسل رسائل البريد الإلكتروني، ولقطات الشاشة المُعلمة، ورسائل الدردشة، وأسماء الملفات مثل:
الخطوة الأخيرة
الخطوة النهائية الجديدة
final-new-2.step
الخطوة النهائية الجديدة 2 - استخدم هذه.step
هذا ليس نظامًا لإدارة التغييرات.
قبل الموافقة على الإنتاج، يجب أن تتوافق العبوة الخاضعة للرقابة مع ما يلي:
يجب أن تعكس العينة المادية وحزمة التصنيع الرقمية نفس الفكرة.
وإلا فقد يقوم المصنع بتصنيع الإصدار الخاطئ دون قصد.
حقائق تصنيع النماذج الأولية من الصفائح المعدنية يتضح ذلك فور وصول الصفيحة المسطحة إلى مكبس الثني.
المعادن تنحني.
ثم ترتد مرة أخرى.
تتميز القوالب بنصف قطر فعلي. وتختلف دفعات المواد. وتعتمد استقطاعات الانحناء على العملية. ويؤدي اللحام إلى توليد الحرارة. كما تتحرك الألواح الكبيرة. ويؤدي إدخال المكونات المعدنية إلى توليد قوى موضعية. ويضيف الطلاء بالمسحوق طبقة إضافية من المادة.
وهذا لا يعني أن قياسات الصفائح المعدنية غير دقيقة.
وهذا يعني أن التصميم يجب أن يراعي العملية.
يعتمد المصنع الذكي في تكوين بيانات الانحناء الخاصة به على الآلات والمواد والسماكات والأدوات الفعلية، بدلاً من الافتراض بأن كل قيمة نظرية في نظام التصميم بمساعدة الحاسوب (CAD) تتصرف بنفس الطريقة في موقع العمل.
نموذج CAD هو تعريف.
تتم صناعة القطعة من خلال عملية التصنيع في المصنع.
يجب أن يتفق كلاهما على ذلك.
يختلف النموذج الأولي للإنتاج عن العينة الهندسية الأولية.
لم تعد مهمتها تقتصر على الإجابة عن السؤال: “هل هذا المفهوم ناجح؟”
ينبغي أن تتضمن الإجابة ما يلي:
هل يمكننا تصنيع هذا التصميم بشكل متكرر باستخدام المواد والعمليات والمعدات والتشطيبات وطريقة التجميع ومعايير الفحص المحددة؟
هذا معيار أعلى بكثير.
في هذه المرحلة، تبدأ الجودة في التفوق على السرعة البحتة باعتبارها الشاغل الرئيسي. ففي الاستطلاع الذي أجرته شركة ’بروتولابس»، أصبحت الجودة الأولوية القصوى مع انتقال عملية التطوير إلى مرحلة الإنتاج: اختار 86% من المشاركين في الاستطلاع الجودة كأولوية للإنتاج الجاري، و85% للإنتاج قصير الأجل.
هذا التغيير منطقي.
تؤثر مشكلة النموذج الأولي على عينة واحدة.
تتفاقم مشكلة في الإنتاج.
نموذج أولي واحد مثالي يثبت أمراً واحداً:
تمكن أحدهم من صنع واحدة بنجاح.
وهذا لا يثبت أن 50 أو 500 أو 5,000 وحدة ستتصرف بنفس الطريقة.
يبدأ الإصدار التجريبي في الكشف عن التباين في العمليات.
ترقبوا:
لا يزال هذا التحول يمثل عقبة صناعية كبيرة. تقرير ’الابتكار في التصنيع 2026» الصادر عن بروتولابس (يفتح في علامة تبويب جديدة) يفيد التقرير بأن 97% من الشركات تواجه تأخيرات أو إخفاقات في طرح منتجاتها في السوق، ويشير إلى أن الانتقال إلى الإنتاج على نطاق واسع يمثل تحديًا رئيسيًّا في مجال التطوير.
هذا الرقم من شأنه أن يثير بعض القلق لدى المشترين.
جيد.
التوسع أمر يستحق الاحترام.
غالبًا ما يُنظر إلى تطوير النماذج الأولية على أنه نشاط هندسي بحت.
وقد يؤدي ذلك إلى مفاجأة تجارية في وقت لاحق.
يؤثر كل من اختيار المواد، وعدد القطع الملحومة، ومتطلبات المعالجة الآلية، والمكونات المشتراة، ومعايير المظهر، ومتطلبات الفحص، واستراتيجية التفاوتات، على التكلفة.
أوتوديسك دراسة «حالة التصميم والتصنيع لعام 2025» المتعلقة بتصميم المنتجات وتصنيعها (يفتح في علامة تبويب جديدة) توصلت إلى أن أشار 35% من قادة تصميم المنتجات والتصنيع إلى أن التحكم في التكاليف يمثل أحد التحديات الرئيسية, ، في حين أن قالت شركة 59% إن نقص الكوادر الماهرة يعوق النمو. ولا يزال 64 في المائة يتوقعون زيادة الاستثمارات في المستقبل.
لذا، لا يمكن لقسم الهندسة أن يكتفي بتحسين التصميم وتسليمه إلى قسم المشتريات مع توجيه مثل: “الآن اجعلوه أرخص”.”
التكلفة مدرجة في التصميم.
يجب أن يكون فريق المشتريات على دراية بالحجم السنوي المتوقع قبل تجميد تصميم النموذج الأولي، لأن التغيرات في الحجم هي التي تحدد أساليب التصنيع الأكثر جدوى من الناحية الاقتصادية.
الوحدات الخمس و5,000 وحدة هما مشكلتان هندسيتان مختلفتان.
من الأخطاء الشائعة في عملية التوريد السعي إلى تحسين عرض السعر الخاص بالنموذج الأولي بدلاً من نظام الإنتاج.
لنفترض أن المورد «أ» يعرض نموذجًا أوليًّا أرخص ثمناً لأنه يعتمد على مزيد من العمل اليدوي، أو أدوات مبسطة، أو عملية مؤقتة.
حسناً.
قد يكون هذا بالضبط ما تحتاجه لـ Rev A.
ولكن قبل الموافقة على الإنتاج، اسأل:
لا ينبغي الخلط بين تكلفة النموذج الأولي وجوانب الجدوى الاقتصادية للإنتاج.
لا يمكن للمورد أن يراجع إلا ما يعرفه.
لمن يأخذ الأمر على محمل الجد نموذج أولي لهيكل مخصص, ، أرسل معلومات كافية لتجنب التخمين.
تتضمن الحزمة العملية ما يلي:
بالنسبة للمشترين الذين يحتاجون إلى دعم هندسي بدلاً من التصنيع القائم على المخططات فحسب، فإن نموذج أولي لهيكل مخصص كما يجب أن يحدد البرنامج من هو المسؤول عن التغييرات في تصميمات CAD، ومن يوافق على المراجعات، وما هي إجراءات التحقق التي تتم قبل الإصدار، وكيف يتم نقل النموذج الأولي المعتمد إلى مرحلة الإنتاج المتكرر.
غالبًا ما يُقيّم المشترون الشركات المصنعة بناءً على مدى سرعة تقديمها لعروض الأسعار.
أحيانًا يكون الأمر معكوسًا.
إذا تلقى أحد الموردين رسمًا تقنيًّا معقدًا لهيكل السيارة وأرسل عرضًا سعريًّا على الفور دون أن يسأل عن أي شيء يتعلق بالمكونات المادية، أو الكمية السنوية، أو التفاوتات المسموح بها، أو الطلاء، أو التجميع، أو الاستخدام النهائي، فإن ذلك يثير قلقِي.
ربما يكون الرسم مثاليًّا.
عادةً لا يكون الأمر كذلك.
الأسئلة التي يطرحها المصنع تُظهر لك ما إذا كان الفريق يفكر في المنتج النهائي أم أنه يكتفي بحساب وقت التشغيل بالليزر، وعدد عمليات الثني، ووزن المواد، وتكلفة اليد العاملة.
من الأمثلة على الأسئلة المفيدة ما يلي:
“ما هي الأبعاد التي تحدد واجهة لوحة الدوائر المطبوعة (PCB)؟”
“هل يحتاج هذا السطح حقًّا إلى هذا التفاوت؟”
“هل تشطيب النموذج الأولي هو نفسه تشطيب المنتج النهائي؟”
“هل يمكننا نقل هذه الحفرة بعيدًا عن المنعطف؟”
“هل تحتاج إلى تصنيع هذا الدعامة آليًّا؟”
“كيف سيتم دعم وحدة معالجة الرسومات هذه أثناء الشحن؟”
“أي نسخة يجب أن تُستخدم في عملية الإنتاج؟”
قد تؤدي هذه الأسئلة إلى تأخير إصدار عرض الأسعار بيوم واحد.
يمكنهم توفير شهور في إنجاز المشروع.
قبل إصدار أمر الشراء لبدء الإنتاج بكميات كبيرة، أريد أن يثبت النموذج الأولي خمسة أمور.
إنه مناسب.
يتم تثبيت المكونات الأصلية دون أي عوائق.
يتم تجميعه.
يمكن للفني فعليًّا تصنيعها باستخدام أدوات مناسبة وتسلسل خطوات قابل للتكرار.
إنه يعمل.
تعمل أنظمة التبريد، والدعم الهيكلي، وإمكانية الوصول، والاحتفاظ، والمتطلبات الوظيفية الأخرى بالشكل المقصود.
يمكن فحصه.
يحدد الرسم العناصر المهمة، ولدى المصنع طريقة عملية لقياسها.
يمكن تكرار ذلك.
تتميز حزمة التصنيع، والعمليات، والأدوات، والتركيبات، والتشطيب، وقائمة المواد (BOM)، والمراجعات، بالاستقرار الكافي بحيث لا تعتمد الوحدة التالية على ذاكرة أي شخص.
هذا هو الهدف النهائي الحقيقي لعملية التطوير من التصميم بمساعدة الحاسوب (CAD) إلى النموذج الأولي.
ليس عرضًا جميلاً.
ليست لقطة شاشة مثالية.
لم تكن هناك حتى عينة واحدة مثيرة للإعجاب.
يحصل النموذج الأولي للإنتاج على الموافقة عندما يتمكن كل من فريق الهندسة والشركة المصنعة من شرح كيفية تصنيع المائة قطعة التالية — ولماذا يجب أن تكون متطابقة.
الإجابة المختصرة: وهي العملية التي تتمثل في تحويل تصميم CAD إلى عينة مادية من خلال مراجعة التصميم من منظور التصنيع (DFM)، واختيار العملية، والتصنيع، والتجميع، والاختبار، ومراجعة التصميم.
يحدد ملف CAD الشكل الهندسي، لكن عملية التصنيع تضيف سلوك المواد، وحدود الأدوات، والتفاوتات المسموح بها، والتشطيبات، والمكونات، وواقع عملية التجميع. ويعالج سير العمل الذي يركز على الإنتاج هذه القضايا قبل إطلاق الإنتاج بكميات كبيرة.
الإجابة المختصرة: يُثبت النموذج الأولي صحة أفكار التصميم؛ أما النموذج الأولي الخاص بالإنتاج فيتأكد من إمكانية تصنيع التصميم شبه النهائي وتجميعه واختباره وفحصه باستخدام المواصفات المخصصة للإنتاج.
قد تستخدم النماذج الأولية المبكرة مواد أو عمليات مؤقتة. أما النموذج الأولي المخصص للإنتاج فيجب أن يعكس بدقة المواد النهائية، والشكل الهندسي، والتشطيب، والواجهات، والأجهزة، ونهج التصنيع.
الإجابة المختصرة: ينبغي أن تتم عملية تصميم التصنيع (DFM) قبل تصنيع النموذج الأولي، وأن تستمر بعد أن يكشف النموذج الأولي عن معلومات جديدة.
تساعد عملية تصميم التصنيع (DFM) في مرحلة ما قبل النموذج الأولي على اكتشاف المخاطر التصنيعية المعروفة بتكلفة منخفضة. ثم يكشف التحقق المادي عن المشكلات التي كان من الصعب توقعها في مرحلة التصميم بمساعدة الحاسوب (CAD)، مما يتيح تحسين التصميم قبل بدء الإنتاج.
الإجابة المختصرة: في معظم مشاريع التصنيع بين الشركات (B2B)، نعم. فالنموذج ثلاثي الأبعاد يحدد الشكل الهندسي، بينما يوضح الرسم ثنائي الأبعاد متطلبات التصنيع والفحص.
يمكن أن تحدد الرسمة التفاوتات المسموح بها، والمواد، والتشطيب، والأسطح التجميلية، واللوالب، والمكونات المركبة، والأبعاد الحرجة، وعمليات التغطية، وملاحظات الفحص، وحالة المراجعة، وهي عناصر قد لا تكون واضحة من النموذج وحده.
الإجابة المختصرة: لا يوجد عدد محدد. يعتمد عدد المرات المطلوبة على مدى تعقيد المنتج، والمخاطر، ودرجة نضج التصميم، وعملية التصنيع، ونتائج الاختبارات.
قد تتطلب العلب البسيطة إجراء تعديل واحد أو اثنين. أما المشاريع المعقدة المتعلقة بالخوادم أو وحدات معالجة الرسومات (GPU) أو التبريد أو الهياكل أو تلك التي تتضمن عددًا كبيرًا من الواجهات، فقد تتطلب عدة مراجعات قبل أن تستقر حزمة التصنيع.
الإجابة المختصرة: تؤدي المواد الحقيقية وعمليات التصنيع إلى ظهور عوامل مثل سلوك الانحناء، والارتداد المرن، والتشوه الناتج عن اللحام، وسماكة الطلاء، وتراكم التفاوتات، والتباين في المكونات، وقيود التجميع.
عادةً ما يمثل نظام التصميم بمساعدة الحاسوب (CAD) الشكل الهندسي النظري. ويؤدي الإنتاج إلى حدوث تباينات مادية، ولهذا السبب تُعد استراتيجية التفاوتات والتحقق من صحة التصميم على الأجهزة الفعلية أمرين ضروريين.
الإجابة المختصرة: نعم، لا سيما خلال المراحل المبكرة من التطوير، ولكن يجب فهم هذه الاختلافات قبل الموافقة على دخول النموذج الأولي مرحلة الإنتاج.
قد تستخدم النماذج الأولية ذات الحجم المحدود أساليب التصنيع اليدوي، أو التصنيع باستخدام الحاسب الآلي (CNC)، أو التثبيتات المؤقتة. ويجب أن يؤكد الاختبار النهائي أن أي تغييرات مخطط لها في العملية من أجل التصنيع بكميات كبيرة لا تؤثر على الملاءمة، أو الوظيفة، أو المتانة، أو المظهر، أو الجودة.
الإجابة المختصرة: ويكون المشروع جاهزًا عندما يتم تجميد تعديلات التصميم، ويتم التحقق من صلاحية الأجهزة الفعلية، وتوثيق متطلبات التصنيع، وإثبات فعالية عملية إنتاج قابلة للتكرار.
بالنسبة للمشاريع ذات المخاطر العالية، ينبغي إجراء دفعة تجريبية عقب الموافقة على النموذج الأولي، حتى يتسنى التحقق من اتساق الانحناء، والطلاء، والتجميع، والفحص، والمكونات المعدنية المشتراة، والتباينات في العملية عبر عدة وحدات.
مارك لي هو مؤسس شركة ISTONECASE، ويتمتع بخبرة تمتد إلى 20 عامًا في صناعة هياكل الخوادم. وهو متخصص في حلول OEM/ODM الخاصة بوحدات معالجة الرسومات (GPU) والذكاء الاصطناعي (AI)، بالإضافة إلى الهياكل المخصصة للتركيب على الرفوف، والهياكل الصناعية، والهياكل المثبتة على الحائط، وأجهزة التخزين الشبكية (NAS)، وهياكل Mini-ITX، والهياكل متعددة العقد. وتساهم خبرته في دعم مشاريع الأجهزة المخصصة لمراكز البيانات، وحوسبة الذكاء الاصطناعي، وتخزين البيانات المؤسسية، والحوسبة الطرفية، والشبكات، والتطبيقات الصناعية.
التعليقات
